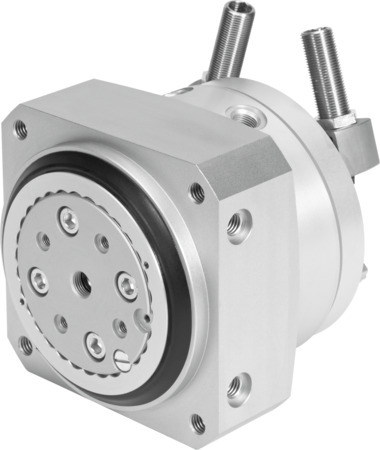

DSM-12-270-P1-HD-A-B Vérin oscillant FESTO 1369116
Voir les documents
Voir les détails techniques
Références
H2505704324
Web : A700-A384543
Fabricant : 1369116
Documents
Fiches technique
Catalogue
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé |
| Symbole | 991265 |
| Structure de construction | Palette oscillante |
| Position de montage | indifférent |
| Mode de fixation | taraudé |
| Raccord pneumatique | M5 |
| Pression de service (BAR) | 3, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 0 - Aucun effet de corrosion |
| Matériau joints d'étanchéité | TPE-U (PU) |
| Taille | 12 |
| Matériau d'arbre d'entraînement | Acier, Nickelé |
| Amortissement | P1: Bagues/plaques d’amortissement élastiques des deux côtés avec butée fixe |
| Détection de position | pour capteurs de proximité |
| Mode de fonctionnement | à double effet |
| Angle d’amortissement (DEG) | 10 |
| Plage de réglage angle d’oscillation (DEG) | 0, 246 |
| Angle d’oscillation (DEG) | 0, 246 |
| Ajustement fin (DEG) | -6 |
| Fréquence d’oscillation max. sous 6 bar (HZ) | 1,5 |
| Force axiale max. (N) | 180 |
| Force radiale max. (N) | 200 |
| Couple de rotation théorique à 6 bar (NM) | 1,25 |
| Moment d'inertie de masse admis (KGY) | 0,015 |
| Série | DSM |
Sur commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
Produits similaires
|
|
Série | Force radiale max. (N) | Force axiale max. (N) | Pression de service (BAR) | Fluide de service | Raccord pneumatique | Amortissement | Détection de position | choix par photos | Taille |
|---|---|---|---|---|---|---|---|---|---|---|
DRVS-12-180-P Vérin oscillant FESTO 1845711
C2505704349
Référence : C2505704349 Référence web : A700-D089587 Référence fabricant : 1845711 |
DRVS
|
25
|
20
|
2.5, 8
|
Air comprimé selon ISO8573-1:2010 [7:4:4]
|
M5
|
P : Bagues/plaques d'amortissement élastiques des deux côtés
|
pour capteurs de proximité
|
FESTO/21AP0DD4.jpg::DRVS
|
12
|
|
DRVS-12-180-P-EX4 Vérin oscillant FESTO 2536488
A700-D089588
Référence web : A700-D089588 Référence fabricant : 2536488 |
DRVS
|
25
|
20
|
2.5, 8
|
Air comprimé selon ISO8573-1:2010 [7:4:4]
|
M5
|
P : Bagues/plaques d'amortissement élastiques des deux côtés
|
pour capteurs de proximité
|
FESTO/21AP0DD4.jpg::DRVS
|
12
|
|
DRVS-12-270-P Vérin oscillant FESTO 1845712
C2505703185
Référence : C2505703185 Référence web : A700-A558046 Référence fabricant : 1845712 |
DRVS
|
25
|
20
|
2.5, 8
|
Air comprimé selon ISO8573-1:2010 [7:4:4]
|
M5
|
P : Bagues/plaques d'amortissement élastiques des deux côtés
|
pour capteurs de proximité
|
FESTO/21AP0DD4.jpg::DRVS
|
12
|
|
DRVS-12-270-P-EX4 Vérin oscillant FESTO 2536489
A700-D089589
Référence web : A700-D089589 Référence fabricant : 2536489 |
DRVS
|
25
|
20
|
2.5, 8
|
Air comprimé selon ISO8573-1:2010 [7:4:4]
|
M5
|
P : Bagues/plaques d'amortissement élastiques des deux côtés
|
pour capteurs de proximité
|
FESTO/21AP0DD4.jpg::DRVS
|
12
|
|
DRVS-12-90-P Vérin oscillant FESTO 1845710
H2505703239
Référence : H2505703239 Référence web : A700-A307323 Référence fabricant : 1845710 |
DRVS
|
25
|
20
|
2.5, 8
|
Air comprimé selon ISO8573-1:2010 [7:4:4]
|
M5
|
P : Bagues/plaques d'amortissement élastiques des deux côtés
|
pour capteurs de proximité
|
FESTO/21AP0DD4.jpg::DRVS
|
12
|
|
DRVS-12-90-P-EX4 Vérin oscillant FESTO 2536487
A700-D089590
Référence web : A700-D089590 Référence fabricant : 2536487 |
DRVS
|
25
|
20
|
2.5, 8
|
Air comprimé selon ISO8573-1:2010 [7:4:4]
|
M5
|
P : Bagues/plaques d'amortissement élastiques des deux côtés
|
pour capteurs de proximité
|
FESTO/21AP0DD4.jpg::DRVS
|
12
|
DRVS-16-180-P Vérin oscillant FESTO 1845714
W2505700004
Référence : W2505700004 Référence web : A700-D089591 Référence fabricant : 1845714 |
DRVS
|
30
|
25
|
2.5, 8
|
Air comprimé selon ISO8573-1:2010 [7:4:4]
|
M5
|
P : Bagues/plaques d'amortissement élastiques des deux côtés
|
pour capteurs de proximité
|
FESTO/21AP0DD4.jpg::DRVS
|
16
|
|
DRVS-16-180-P-EX4 Vérin oscillant FESTO 2536491
H2505704710
Référence : H2505704710 Référence web : A700-A421932 Référence fabricant : 2536491 |
DRVS
|
30
|
25
|
2.5, 8
|
Air comprimé selon ISO8573-1:2010 [7:4:4]
|
M5
|
P : Bagues/plaques d'amortissement élastiques des deux côtés
|
pour capteurs de proximité
|
FESTO/21AP0DD4.jpg::DRVS
|
16
|
|
DRVS-16-270-P Vérin oscillant FESTO 1845715
H2505704994
Référence : H2505704994 Référence web : A700-A445702 Référence fabricant : 1845715 |
DRVS
|
30
|
25
|
2.5, 8
|
Air comprimé selon ISO8573-1:2010 [7:4:4]
|
M5
|
P : Bagues/plaques d'amortissement élastiques des deux côtés
|
pour capteurs de proximité
|
FESTO/21AP0DD4.jpg::DRVS
|
16
|
|
DRVS-16-270-P-EX4 Vérin oscillant FESTO 2536492
A700-D089592
Référence web : A700-D089592 Référence fabricant : 2536492 |
DRVS
|
30
|
25
|
2.5, 8
|
Air comprimé selon ISO8573-1:2010 [7:4:4]
|
M5
|
P : Bagues/plaques d'amortissement élastiques des deux côtés
|
pour capteurs de proximité
|
FESTO/21AP0DD4.jpg::DRVS
|
16
|
