EGC-70-400-TB-KF-0H-GK Axe à courroie crantée FESTO 3012493
Référence web : A700-D072628
Référence fabricant : 3012493
Référence fabricant : 3012493

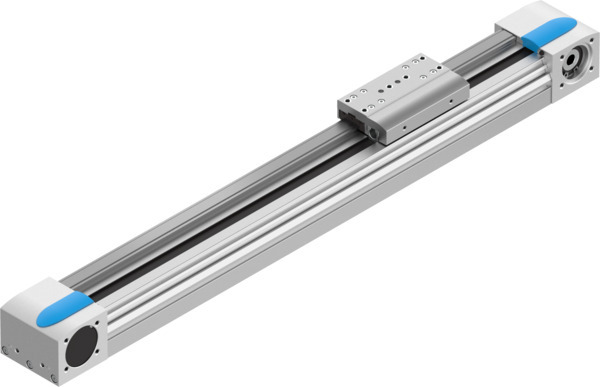

EGC-70-400-TB-KF-0H-GK Axe à courroie crantée
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Axe à courroie crantée EGC-70-400-TB-KF-0H-GK Avec patin à billes Diamètre primitif du pignon=24,83 mm, Course de travail=400 mm, Taille=70, Réserve de course=0 mm, Dilatation de la courroie crantée=0,08 %
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP40 |
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-Zone III |
| Symbole | 991212 |
| Structure de construction | Axe linéaire électrique, avec courroie crantée |
| Position de montage | indifférent |
| Note sur le matériau | Conforme à RoHS |
| Facteur de marche | 100% |
| Taille | 70 |
| Course utile (MM) | 400 |
| Division de la courroie crantée (MM) | 3 |
| Poussée max. Fx (N) | 100 |
| Matériau courroie crantée | polychloroprène avec cordes de traction en fibre de verre et revêtement nylon |
| Guidage | Patin à billes |
| Matériau profilé | Alliage d'aluminium, anodisé |
| Type de moteur | Moteur pas-à-pas, Servomoteur |
| Accélération max. (MS2) | 50 |
| Vitesse maximale max. (M/S) | 5 |
| Répétabilité | ±0,08 mm |
| Moment d'inertie JH par mètre de course (KGC) | 0,11 |
| Moment d'inertie de masse JL par kg de charge utile (KGC) | 1,54 |
| Force max. Fy (N) | 1850 |
| Force max. Fz (N) | 1850 |
| Couple max. Mx (NM) | 16 |
| Couple max. My (NM) | 51 |
| Couple max. Mz (NM) | 51 |
| Diamètre effectif du pignon d'attaque (MM) | 24,83 |
| Réserve de course (MM) | 0 |
| Moments d'inertie de surface 2e degré Iy (Y12) | 395000 |
| Moments d'inertie de surface 2e degré Iz (Y12) | 577000 |
| Force Fy max. axe total (N) | 1850 |
| Force Fz max. axe total (N) | 1850 |
| Fy pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (N) | 6842 |
| Fz pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (N) | 6842 |
| Résistance au déplacement max. en marche à vide (N) | 14.5 |
| Moment Mx max. axe total (NM) | 16 |
| Moment My max. axe total (NM) | 51 |
| Moment Mz max. axe total (NM) | 51 |
| Mx pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM) | 58,9 |
| My pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM) | 188 |
| Mz pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM) | 188 |
| Moment d'inertie de torsion lt (Y12) | 240000 |
| Constante d'avance (Y13) | 78 |
| Durée de vie de référence (KM) | 5000 |
| Matériau de la culasse arrière | Alliage d'aluminium corroyé, Anodisé |
| Matériau de la culasse d'actionneur | Alliage d'aluminium corroyé, Anodisé |
| Matériau du guidage du chariot | Acier |
| Matériau de rail de guidage | Acier |
| Matériau poulies | acier inoxydable fortement allié |
| Matériau du chariot | Alliage d'aluminium corroyé, Anodisé |
| Matériau du corps de blocage de la courroie crantée | Nickelé |
| Série | EGC |
| Type de produit | Axe à courroie crantée |
