ELCC-TB-KF-90-200-0H-P0-CR Bras mobile FESTO 8082399
Référence web : A700-D086609
Référence fabricant : 8082399
Référence fabricant : 8082399

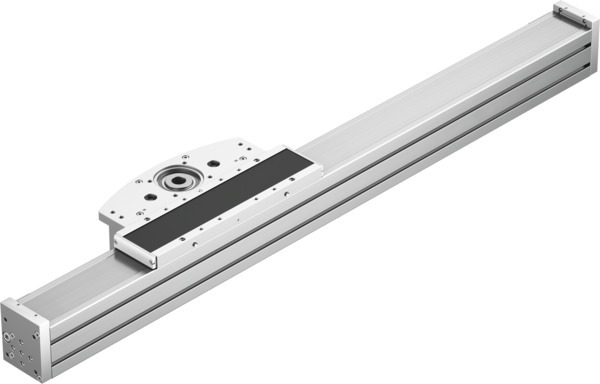

ELCC-TB-KF-90-200-0H-P0-CR Bras mobile
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP20 |
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | acier inoxydable fortement allié |
| Symbole | 991210 |
| Structure de construction | Bras mobile électrique |
| Position de montage | indifférent |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 0 - Aucun effet de corrosion |
| Taille | 90 |
| Course utile (MM) | 200 |
| Division de la courroie crantée (MM) | 5 |
| Couple moteur max. (NM) | 33 |
| Poussée max. Fx (N) | 1200 |
| Matériau courroie crantée | polychloroprène avec cordes de traction en fibre de verre et revêtement nylon |
| Guidage | Patin à billes |
| Matériau profilé | Alliage d’aluminium de corroyage, anodisé |
| Accélération max. (MS2) | 30 |
| Vitesse maximale max. (M/S) | 5 |
| Répétabilité | ±0,05 mm |
| Moment d'inertie JH par mètre de course (KGC) | 62,9 |
| Moment d'inertie de masse JL par kg de charge utile (KGC) | 6,5 |
| Moment d’inertie de masse JO (KGC) | 55,2 |
| Masse déplacée à 0 mm de course (G) | 5487 |
| Poids additionnel de la masse déplacée par 10 mm de course (G) | 97 |
| Poids de base à 0 mm de course (G) | 14787 |
| Poids additionnel par 10 mm de course (G) | 97 |
| Force max. Fy (N) | 13957 |
| Force max. Fz (N) | 13523 |
| Couple max. Mx (NM) | 167 |
| Couple max. My (NM) | 1300 |
| Couple max. Mz (NM) | 1233 |
| Diamètre effectif du pignon d'attaque (MM) | 50,93 |
| Réserve de course (MM) | 0 |
| Moments d'inertie de surface 2e degré Iy (Y12) | 2667900 |
| Moments d'inertie de surface 2e degré Iz (Y12) | 2049490 |
| Constante d'avance (Y13) | 160 |
| Durée de vie de référence (KM) | 5000 |
| Matériau de la culasse arrière | Alliage d'aluminium corroyé, Anodisé |
| Matériau de rail de guidage | Acier à roulements, revêtement Corrotect |
| Matériau du chariot | Aluminium moulé, anodisé |
| Matériau du corps de blocage de la courroie crantée | Alliage d'aluminium corroyé, anodisé |
| Intervalle de lubrification en fonction de la distance parcourue (KM) | 1000 |
| Matériau de tête d'entraînement | Alliage d'aluminium corroyé, anodisé |
| Type de produit | Bras mobile |
| Série | ELCC |
