ELGA-TB-KF-80-500-0H Axe à courroie crantée FESTO 8041859
Référence web : A700-D086664
Référence fabricant : 8041859
Référence fabricant : 8041859

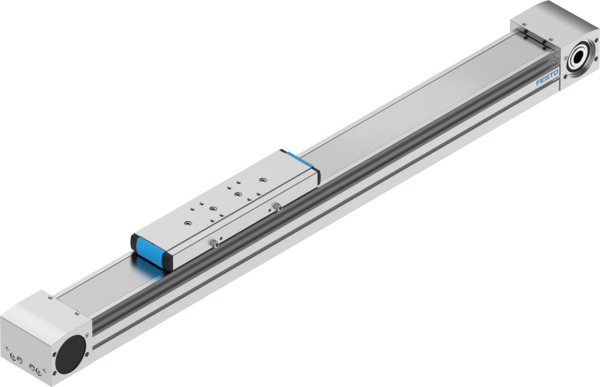

ELGA-TB-KF-80-500-0H Axe à courroie crantée
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Axe à courroie crantée ELGA-TB-KF-80-500-0H Avec patin à billes Diamètre primitif du pignon=39,79 mm, Course de travail=500 mm, Taille=80, Réserve de course=0 mm, Dilatation de la courroie crantée=0,168 %
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP40 |
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-Zone III |
| Structure de construction | Axe linéaire électrique, avec courroie crantée |
| Position de montage | indifférent |
| Note sur le matériau | Conforme à RoHS |
| Facteur de marche | 100% |
| Taille | 80 |
| Course utile (MM) | 500 |
| Division de la courroie crantée (MM) | 5 |
| Couple moteur max. (NM) | 15,92 |
| Poussée max. Fx (N) | 800 |
| Couple moteur à vide (NM) | 1 |
| Matériau courroie crantée | polychloroprène avec cordes de traction en fibre de verre et revêtement nylon |
| Guidage | Patin à billes |
| Matériau profilé | Alliage d'aluminium, anodisé |
| Type de moteur | Moteur pas-à-pas, Servomoteur |
| Accélération max. (MS2) | 50 |
| Vitesse maximale max. (M/S) | 5 |
| Répétabilité | ±0,08 mm |
| Moment d'inertie JH par mètre de course (KGC) | 0,93 |
| Moment d'inertie de masse JL par kg de charge utile (KGC) | 3,96 |
| Moment d’inertie de masse JO (KGC) | 9,82 |
| Poids de base à 0 mm de course (KG) | 4700 |
| Poids additionnel par 10 mm de course (KG) | 51 |
| Force max. Fy (N) | 2500 |
| Force max. Fz (N) | 3050 |
| Couple max. Mx (NM) | 36 |
| Couple max. My (NM) | 228 |
| Couple max. Mz (NM) | 228 |
| Principe du système de mesure de déplacement | incrémentiel |
| Diamètre effectif du pignon d'attaque (MM) | 39,79 |
| Réserve de course (MM) | 0 |
| Moments d'inertie de surface 2e degré Iy (Y12) | 257180 |
| Moments d'inertie de surface 2e degré Iz (Y12) | 913660 |
| Force Fy max. axe total (N) | 2500 |
| Force Fz max. axe total (N) | 3050 |
| Fy pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (N) | 9200 |
| Fz pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (N) | 11224 |
| Résistance au déplacement max. en marche à vide (N) | 50.3 |
| Moment Mx max. axe total (NM) | 36 |
| Moment My max. axe total (NM) | 228 |
| Moment Mz max. axe total (NM) | 228 |
| Mx pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM) | 132 |
| My pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM) | 839 |
| Mz pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM) | 839 |
| Moment d'inertie de torsion lt (Y12) | 159250 |
| Constante d'avance (Y13) | 125 |
| Durée de vie de référence (KM) | 5000 |
| Matériau de la culasse d'actionneur | Alliage d'aluminium corroyé, Anodisé |
| Matériau du guidage du chariot | Acier inoxydable |
| Matériau de rail de guidage | Acier inoxydable |
| Matériau poulies | acier inoxydable fortement allié |
| Matériau du chariot | Alliage d'aluminium corroyé, Anodisé |
| Matériau du corps de blocage de la courroie crantée | Acier allié moulé |
| Poids du chariot (KG) | 1900 |
| Poids chariot supplémentaire (KG) | 1530 |
| Distance entre la surface du chariot et le centre du guidage (MM) | 50 |
| Fléchissement dynamique (charge en mouvement) | 0,05 % de la longueur de l'axe, maximum 0,5 mm |
| Fléchissement statique (charge immobile) | 0,1 % de la longueur de l'axe |
| Matériau bande protectrice | bande en acier inoxydable |
| Moment d’inertie de masse JW pour chariots auxiliaires (KGC) | 7,61 |
| Série | ELGA |
| Type de produit | Axe à courroie crantée |
