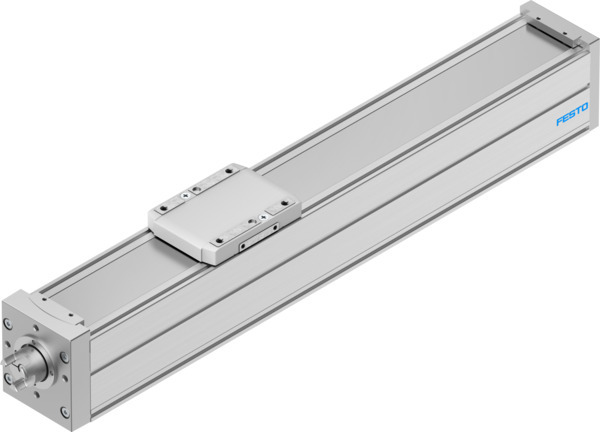

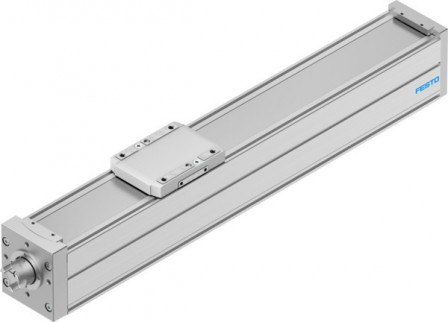

ELGC-BS-KF-80-400-16P Axe à vis à billes

ELGC-BS-KF-80-400-16P Axe à vis à billes FESTO 8061501

Voir les documents Voir les détails techniques

Références

Web : A700-D072733

Fabricant : 8061501

Documents

Détails techniques

Degré de protection	IP40
Température ambiante (GC)	0, 50
Conformité PWIS	VDMA24364-Zone III
Symbole	991211
Structure de construction	Axe linéaire électrique, avec vis à recirculation de billes
Position de montage	indifférent
Note sur le matériau	Conforme à RoHS
Température de stockage (GC)	-20, 60
Facteur de marche	100%
Taille	80
Aptitude à la production de batteries Li-ion	Le produit correspond à la définition de produit interne de Festo pour l'utilisation dans la fabrication de batteries :Les métaux contenant plus de 1 % en masse de cuivre, de zinc ou de nickel sont exclus de l'utilisation.Les exceptions sont le nickel dan
Vitesse de rotation max. (PMI)	3750
Code d'interface, actionneur	T46
Course utile (MM)	400
Poussée max. Fx (N)	350
Détection de position	Pour capteur de proximité, pour capteurs inductifs
Guidage	Patin à billes
Classe de salle blanche	Classe 7 selon ISO 14644-1
Matériau profilé	Alliage d’aluminium de corroyage, anodisé
Jeu axial d'inversion (MM)	150
Diamètre de la vis (MM)	16
Pas de la vis (Y13)	16
Type de moteur	Moteur pas-à-pas, Servomoteur
Type de vis	Vis à billes
Accélération max. (MS2)	15
Vitesse maximale max. (M/S)	1
Répétabilité	±0,01 mm
Force radiale max. au niveau arbre d'entraînement (N)	500
Moment d'inertie JH par mètre de course (KGC)	0,35257
Moment d'inertie de masse JL par kg de charge utile (KGC)	0,064846
Moment d’inertie de masse JO (KGC)	0,07856
Poids additionnel par 10 mm de course (G)	88
Matériau d'écrou de broche	Acier
Matériau vis	Acier
Energie d’impact aux fins de course (MJ)	0,002
Masse déplacée (G)	978
Force max. Fy (N)	900
Force max. Fz (N)	2700
Couple max. Mx (NM)	59,8
Couple max. My (NM)	56,2
Couple max. Mz (NM)	56,2
Réserve de course (MM)	0
Moments d'inertie de surface 2e degré Iy (Y12)	1370000
Moments d'inertie de surface 2e degré Iz (Y12)	1660000
Force Fy max. axe total (N)	900
Force Fz max. axe total (N)	2700
Fy pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (N)	20400
Fz pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (N)	20400
Moment Mx max. axe total (NM)	59,8
Moment My max. axe total (NM)	56,2
Moment Mz max. axe total (NM)	56,2
Mx pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM)	220
My pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM)	207
Mz pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM)	207
Moment d'inertie de torsion lt (Y12)	90500
Constante d'avance (Y13)	16
Durée de vie de référence (KM)	5000
Matériau de la culasse arrière	Aluminium moulé sous pression, peint
Matériau de la culasse d'actionneur	Aluminium moulé sous pression, verni
Matériau du guidage du chariot	Acier
Matériau de rail de guidage	Acier
Matériau du chariot	Aluminium moulé sous pression
Note sur l'énergie d'impact au niveau des fins de course	A la vitesse maximale de la course de référence de 0,01 m/s
Couple de marche à vide à la vitesse de positionnement maximale (NM)	0.396
Couple de marche à vide à la vitesse de positionnement minimale (NM)	0.095
Intervalle d’entretien	Graissage à vie
Distance entre la surface du chariot et le centre du guidage (MM)	72,5
Fléchissement dynamique (charge en mouvement)	0,05% de la longueur de l'axe, maximum 0,5 mm
Fléchissement statique (charge immobile)	0,1 % de la longueur de l'axe
Matériau bande protectrice	Acier fortement allié inoxydable
Type de produit	Axe à vis à billes
Série	ELGC
