JMFH-5-1/8-NPT Électrodistributeur FESTO 10875
Référence web : A700-D074365
Référence fabricant : 10875
Référence fabricant : 10875

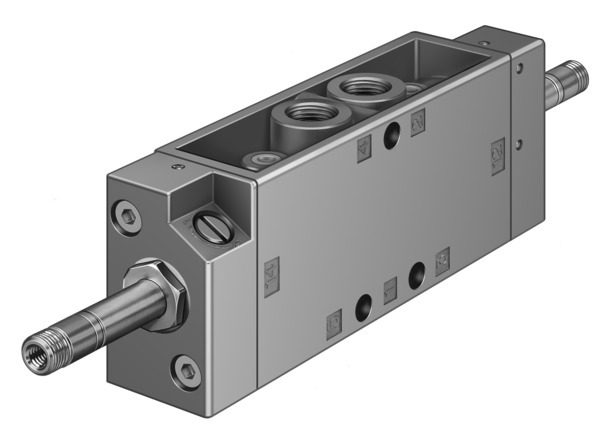

JMFH-5-1/8-NPT Électrodistributeur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Électrodistributeur JMFH-5-1/8-NPT avec commande auxiliaire manuelle, sans bobines et sans connecteurs femelles. Bobines et connecteurs femelles doivent être commandés séparément. Fonction de distributeur=5/2 bistable, Mode d'actionnement=électrique, Largeur=26 mm, Débit nominal normal=600 l/min, Pression de service MPa=0,15 - 0,8 MPa
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP65 |
| Température ambiante (GC) | -5, 40 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Aluminium moulé sous pression |
| Symbole | 995754 |
| Structure de construction | Siège de clapet |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | souple |
| Position de montage | Indifférente |
| Mode de fixation | Au choix :, Sur embase de raccordement, avec trou débouchant |
| Diamètre nominal (MM) | 5 |
| Fonction de distributeur | 5/2 bistable |
| Sens d'écoulement | irréversible |
| Fonction d’échappement | Réduction possible |
| Mode de pilotage | piloté |
| Pression de service (BAR) | 0,15, 0,8, 1,5, 8 |
| Fluide de service | Air comprimé selon ISO 8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -10, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 600 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | NPT 1/8 |
| Raccord pneumatique 2 | NPT 1/8 |
| Raccord pneumatique 3 | NPT 1/8 |
| Largeur (MM) | 26 |
| Chevauchement | recouvrement négatif |
| Température de stockage (GC) | -20, 60 |
| Raccord d’air de pilotage 12 | M5 |
| Matériau joints d'étanchéité | NBR, TPE-U (PU) |
| Dimension modulaire (MM) | 27 |
| Fréquence de commutation max. (HZ) | 25 |
| Temps de réponse (MS) | 10 |
| Raccord pneumatique 4 | NPT 1/8 |
| Raccord pneumatique 5 | NPT 1/8 |
| Certification | c UL us - Recognized (OL) |
| Impulsion de test positive max. pour signal 0 (MIS) | 2200 |
| Impulsion de test négative max. pour signal 1 (MIS) | 3700 |
| Caractéristiques de bobine | Voir bobine, à commander séparément |
| Raccord d’air de pilotage 14 | M5 |
| Série | MF |
