MFH-2-M5 Électrodistributeur FESTO 4573
Référence : 250100057
Référence web : A700-A071766
Référence fabricant : 4573
Référence web : A700-A071766
Référence fabricant : 4573

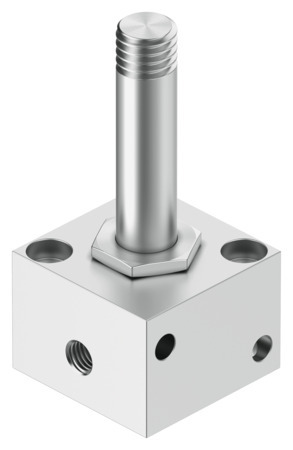

MFH-2-M5 Électrodistributeur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Électrodistributeur MFH-2-M5 avec commande auxiliaire manuelle, sans bobine et sans connecteur femelle. Bobine et connecteur femelle doivent être commandés séparément. Fonction de distributeur=2/2 monostable, fermé, Mode d'actionnement=électrique, Débit nominal normal=75 l/min, Pression de service MPa=0 - 0,8 MPa, Pression de service=0 - 8 bar
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -15, 40 |
| Conformité PWIS | VDMA24364-B2-L |
| Symbole | 991398 |
| Structure de construction | Siège de clapet |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | à trou débouchant |
| Diamètre nominal (MM) | 1.5 |
| Fonction de distributeur | 2/2 monostable, fermé |
| Sens d'écoulement | irréversible |
| Fonction d’échappement | sans étranglement |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | Direct |
| Pression de service (BAR) | 0, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -15, 60 |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 75 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | M5 |
| Raccord pneumatique 2 | M5 |
| Temps de commutation désactivé (MS) | 5 |
| Temps de commutation activé (MS) | 6,2 |
| Commande manuelle auxiliaire | bistable |
| Type de produit | électrodistributeur |
| Série | MFH |
