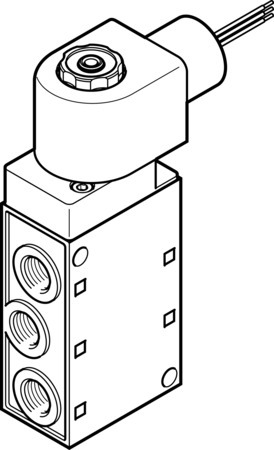

MFH-5-1/4-24-EX Électrodistributeur FESTO 541661
Référence web : A700-D075510
Référence fabricant : 541661
Référence fabricant : 541661
MFH-5-1/4-24-EX Électrodistributeur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP65 |
| Température ambiante (GC) | -5, 40 |
| Matériau du boîtier | Aluminium moulé sous pression, Anodisé |
| Symbole | 991003 |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | souple |
| Position de montage | Indifférente |
| Mode de fixation | avec trou débouchant |
| Diamètre nominal (MM) | 7 |
| Fonction de distributeur | 5/2 monostable fermé |
| Sens d'écoulement | irréversible |
| Fonction d’échappement | Réduction possible |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | piloté |
| Pression de service (BAR) | 0,22, 0,8, 2,2, 8 |
| Fluide de service | Air comprimé selon ISO 8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -5, 40 |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 1000 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | G1/4 |
| Raccord pneumatique 2 | G1/4 |
| Raccord pneumatique 3 | G1/4 |
| Largeur (MM) | 73 |
| Chevauchement | recouvrement négatif |
| Temps de commutation désactivé (MS) | 29 |
| Temps de commutation activé (MS) | 10 |
| Matériau joints d'étanchéité | NBR, PU |
| Commande manuelle auxiliaire | bistable |
| Raccord pneumatique 4 | G1/4 |
| Raccord pneumatique 5 | G1/4 |
| Caractéristiques de bobine | 24 V CC : 4,6 W |
| Raccord d'échappement d'air de pilotage 84 | M5 |
| Raccord de trou de ventilation | Interne |
| Certificat de l'organisme d'émission | FM 3026030 |
| Homologation, protection antidéflagrante, hors UE | Class I, Div. 1 (US), Class I, Div. 2 (US), Class II, Div. 1 (US), Class II, Div. 2 (US), Class III, Div. 1 (US), Class III, Div. 2 (US), EPL Gb (US), EPL Gc (US) |
| Série | MF |
