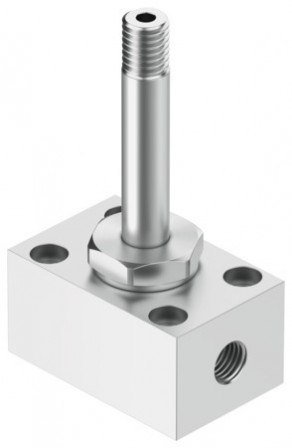

MOCH-3-1/8 Électrodistributeur FESTO 2211
Référence : 250100012
Référence web : A700-A071725
Référence fabricant : 2211
Référence web : A700-A071725
Référence fabricant : 2211
MOCH-3-1/8 Électrodistributeur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Électrodistributeur MOCH-3-1/8 avec commande manuelle auxiliaire. Fonction de distributeur=3/2 monostable, ouvert, Mode d'actionnement=électrique, Débit nominal normal=70 l/min, Pression de service MPa=0 - 0,7 MPa, Pression de service=0 - 7 bar
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP65 |
| Température ambiante (GC) | -5, 40 |
| Conformité PWIS | VDMA24364-C1-L |
| Symbole | 991322 |
| Structure de construction | Distributeur à clapet avec ressort de rappel |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Mode de fixation | à trou débouchant |
| Diamètre nominal (MM) | 2.5 |
| Fonction de distributeur | 3/2 monostable, ouvert |
| Sens d'écoulement | irréversible |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | Direct |
| Pression de service (BAR) | 0, 7 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -10, 60 |
| Note sur le matériau | Conforme à RoHS |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 70 |
| Raccord pneumatique 1 | G1/8 |
| Raccord pneumatique 2 | G1/8 |
| Raccord pneumatique 3 | G1/8 |
| Temps de commutation désactivé (MS) | 13 |
| Temps de commutation activé (MS) | 12 |
| Température de stockage (GC) | -40, 100 |
| Commande manuelle auxiliaire | bistable |
| Caractéristiques de bobine | 110 V CA: 50/60 Hz, puissance d'appel 30 VA, puissance de maintien 22 VA, 110 V DC : 12,7 W, 12 V CA: 50 Hz, puissance d'appel 30 VA, puissance de maintien 22 VA, 120 V CA: 60 Hz, puissance d'appel 30 VA, puissance de maintien 22 VA, 12 V DC : 11,7 W, 200 |
| Facteur de marche | 100% |
| Type de produit | électrodistributeur |
| Série | MOCH |
