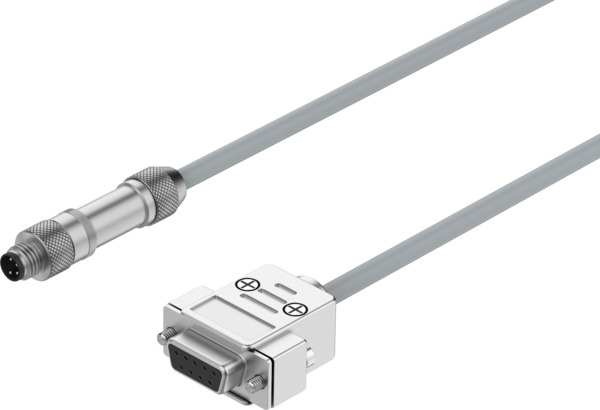

NEBC-M8G4-ES-1.5-N-SB-S1G9-RS2-S7 Câble de liaison

NEBC-M8G4-ES-1.5-N-SB-S1G9-RS2-S7 Câble de liaison FESTO 8099218

Voir les documents Voir les détails techniques

Références

Web : A700-D076656

Fabricant : 8099218

Documents

Détails techniques

Tension de service nominale CC (V)	24
Degré de protection	IP67
Température ambiante (GC)	0, 50
Conformité PWIS	VDMA24364-Zone III
Marquage CE (voir la déclaration de conformité)	Selon la directive européenne RoHS
Marquage UKCA (voir la déclaration de conformité)	selon les prescriptions UK RoHS
Position de montage	indifférent
Note sur le matériau	Conforme à RoHS
Plage de tension de service CC (V)	0, 24
Intensité maximale admissible à 40 °C (A)	4
Résistance à la tension de choc (KV)	1,5
Degré d'encrassement	2
Raccord électrique 1, connectique	M8x1 codage A selon EN 61076-2-104
Longueur de câble (M)	1.5
Matériau de gaine du câble	TPE-U(PUR)
Protocole	RS232
Diamètre de câble (MM)	4.6
Désignation du câble	avec accessoires
Raccord électrique 1, fonction	Côté appareils de terrain
Raccord électrique 1, conception	ronde
Raccord électrique 1, type de raccord	Connecteur mâle
Raccord électrique 1, départ de câble	droit
Raccord électrique 1, nombre de pôles/fils	4
Raccord électrique 1, pôles/fils connectés	3
Raccord électrique 1, schéma de câblage	995708
Raccord électrique 2, fonction	Côté commande
Raccord électrique 2, type de connexion	Connecteur femelle
Raccord électrique 2, technologie de raccordement	Sub-D
Raccord électrique 2, nombre de pôles/fils	9
Raccord électrique 2, pôles/fils connectés	8
Blindage	oui
Caractéristiques des câbles	compatible avec la chaîne porte-câbles
Rayon de courbure, câblage mobile (MM)	>= 47 mm
Composition du câble	3 x 0,34 mm²
Section nominale du fil (I2)	0,34
Note sur le degré de protection	IP20 pour connecteur femelle Sub-D, à l'état monté
Température ambiante en cas de pose mobile du câble (GC)	0, 50
Couleur de gaine de câble	Noir
Raccord électrique 2, conception	Carrée
Raccord électrique 2, départ de câble	Droite
Raccord électrique 2, schéma de câblage	995638
Raccord électrique 1, type de fixation	Verrouillage par vis
Conditions d'essai de câble	Conditions de test sur demande
Tolérance diamètre de câble	± 0,1 mm
Raccord électrique 2, type de fixation	2x vis 4-40 UNC
Rayon de courbure, câblage fixe (MM)	>= 24 mm
Type de produit	Câble de liaison
Série	NEBC
