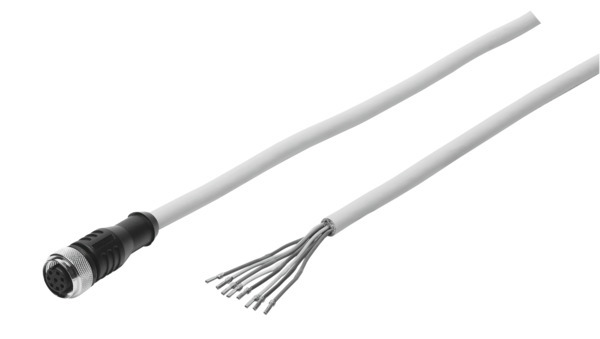

SIM-M12-8GD-2-PU Câble à connecteur femelle

Accessoires

SIM-M12-8GD-2-PU Câble à connecteur femelle FESTO 525616

Voir les documents Voir les détails techniques

Références

D2500100411

Web : A700-A380720

Fabricant : 525616

Documents

Description

Câble à connecteur femelle SIM-M12-8GD-2-PU Câble à connecteur femelle SIM-M12-8GD-2-PU Connecteur femelle M12 (codage A); Droit; 8 pôles/fils; Câble TPE-U(PUR); Standard; Blindé; 2 m; 0,25 mm²; Extrémité nue; 8 pôles/fils

Détails techniques

Degré de protection	IP67
Température ambiante (GC)	-25, 80
Conformité PWIS	VDMA24364-B2-L
Matériau du boîtier	TPE-U(PUR)
Marquage CE (voir la déclaration de conformité)	Selon la directive européenne RoHS
Marquage UKCA (voir la déclaration de conformité)	selon les prescriptions UK RoHS
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	2 - Effets de corrosion moyens
Matériau joints d'étanchéité	NBR
Conforme à la norme	EN 61076-2-101
Plage de tension de service CC (V)	0, 30
Plage de tension de service CA (V)	0, 30
Intensité maximale admissible à 40 °C (A)	2
Résistance à la tension de choc (KV)	0,8
Degré d'encrassement	3
Matériau des contacts à fiche	Alliage de cuivre doré
Raccord électrique 1, connectique	M12x1 codage A selon EN 61076-2-101
Longueur de câble (M)	2
Matériau de gaine du câble	TPE-U(PUR)
Diamètre de câble (MM)	6.3
Désignation du câble	sans porte-étiquette
Raccord électrique 1, fonction	Côté appareils de terrain
Raccord électrique 1, conception	ronde
Raccord électrique 1, type de raccord	Connecteur femelle
Raccord électrique 1, départ de câble	droit
Raccord électrique 1, nombre de pôles/fils	8
Raccord électrique 1, pôles/fils connectés	8
Raccord électrique 1, schéma de câblage	992265
Raccord électrique 2, fonction	Côté commande
Raccord électrique 2, type de connexion	Câble
Raccord électrique 2, technologie de raccordement	extrémité nue
Raccord électrique 2, nombre de pôles/fils	8
Raccord électrique 2, pôles/fils connectés	8
Blindage	oui
Caractéristiques des câbles	Standard
Rayon de courbure, câblage mobile (MM)	66
Composition du câble	8 x 0,25 mm²
Section nominale du fil (I2)	0,25
Extrémités de fils	Étamé
Note sur le degré de protection	à l'état monté
Température ambiante en cas de pose mobile du câble (GC)	-5, 80
Couleur de gaine de câble	Gris
Matériau de gaine isolante	PP
Raccord électrique 1, type de fixation	Verrouillage par vis, orientable
Connexion électrique 1, type de fixation compatible	Compatible avec le verrouillage à vis pivotant/non pivotant
Tolérance diamètre de câble	± 0,2 mm
Matériau de verrouillage à vis	Laiton, chromé
Rayon de courbure, câblage fixe (MM)	32
Note sur le niveau de pollution	À l’état monté
Série	SIM
Type de produit	Câble à connecteur femelle
