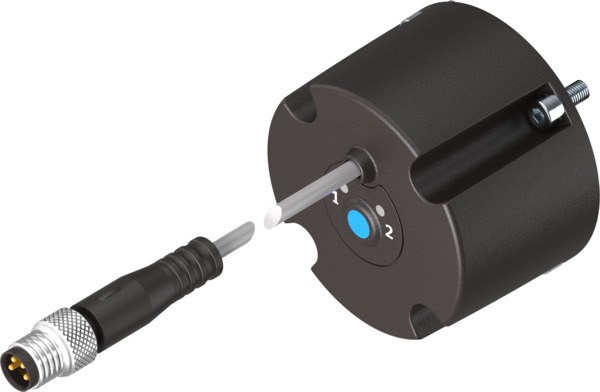

SRBS-Q1-10-E270-EP-1-S-M8 Capteur de position

SRBS-Q1-10-E270-EP-1-S-M8 Capteur de position FESTO 2412001

Voir les documents Voir les détails techniques

Références

Web : A700-D093866

Fabricant : 2412001

Documents

Description

Capteur de position SRBS-Q1-10-E270-EP-1-S-M8 sert à la détection du mouvement de rotation de l'arbre sur actionneurs rotatifs, détection magnétique et sans contact. Forme=rond, Selon la norme=EN 60947-5-2, Agrément=(* RCM Mark, * c UL us - Listed (OL)), Marque CE (voir déclaration de conformité)=(* selon la directive européenne CEM, * Selon la directive 2011/65/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques), Marquage UKCA (voir la déclaration de conformité)=(* selon les prescriptions UK pour la CEM, * selon les prescriptions UK RoHS)

Détails techniques

Tension de service nominale CC (V)	24
Degré de protection	IP65, IP68
Température ambiante (GC)	-20, 70
Conformité PWIS	VDMA24364-B2-L
Matériau du boîtier	Polyester, Renforcé de polyamide
Marquage CE (voir la déclaration de conformité)	Selon directive européenne CEM, Selon la directive européenne RoHS
Marquage UKCA (voir la déclaration de conformité)	selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM
Symbole	995400
Position de montage	indifférent
Mode de fixation	vissé
Note sur le matériau	Conforme à RoHS, Exempt de composants halogénés
Classe de protection anticorrosion CRC	2 - Effets de corrosion moyens
Température de stockage (GC)	-30, 70
Fréquence de commutation max. (HZ)	125
Certification	RCM Mark, c UL us - Listed (OL)
Selon la norme	EN 60947-5-2
Aptitude à la production de batteries Li-ion	Les métaux contenant plus de 5 % en masse de cuivre, de zinc ou de nickel sont exclus de l'utilisation. Sont exclus le nickel dans les aciers, les surfaces nickelées chimiquement, les circuits imprimés, les câbles, les connecteurs électriques et les bobin
Plage de tension de service CC (V)	10, 30
Matériau des contacts à fiche	Alliage de cuivre doré
Valeur mesurée	Angle de rotation
Fonction des éléments de commutation	Contact NO/NF commutable
Courant de sortie max. (MA)	50
Modèle	rond
Matériau d'écrou-raccord	Laiton nickelé
Couleur du boîtier	noir
Sortie de commutation	2 x PNP ou 2 x NPN commutable
Raccord électrique 1, connectique	M8x1 codage A selon EN 61076-2-104
Longueur de câble (M)	0.3
Matériau de gaine du câble	TPE-U(PUR)
Possibilités de réglage	Touche
Classe de salle blanche	Classe 4 selon ISO 14644-1
Protection contre l'inversion de polarité	Pour tous les raccords électriques
Diamètre de câble (MM)	2,9
Raccord électrique 1, type de raccord	Câble avec connecteur mâle
Raccord électrique 1, nombre de pôles/fils	4
Raccord électrique 1, schéma de câblage	991171
Caractéristiques des câbles	compatible avec la chaîne porte-câbles/adapté aux robots
Température ambiante en cas de pose mobile du câble (GC)	-20, 70
Couleur de gaine de câble	Gris
Principe de mesure	Effet Hall magnétique
Durée d'enclenchement (MS)	4
Temps de mise hors circuit (MS)	4
Puissance de commutation CC max. (W)	1,5
Chute de tension (V)	< 1 V
Résistance aux courts-circuits	oui
Résistance aux surcharges	disponible
Orientation du départ du raccord	longitudinal
Témoin d'état de commutation	LED jaune
Ondulation résiduelle	10 %
Intensité à vide (MA)	20
Raccord électrique 1, type de fixation	Verrouillage par vis
Résistance aux vibrations	Contrôle d'utilisation mobile avec niveau de sévérité 3 selon FN 942017-4 et EN 60068-2-6
Résistance aux chocs	Essai de choc avec degré de sévérité 2 selon FN 942017-5 et EN 60068-2-27
Intensité résiduelle (MA)	0,05
Conditions d'essai de câble	Chaîne porte-câble : > 5 millions de cycles, rayon de courbure 28 mm, Résistance à la torsion : > 300 000 cycles, ±270°/0,1 m, Résistance à la torsion : selon la norme Festo
Plage de détection (DEG)	> 270 deg
Intervalle de détection typ. (MS)	3
Matériau film	Polyester
Propriétés particulières	Résistant à l’huile
Répétabilité du point de commutation	<= 1 °
Classe de protection	III
Série	SRBS
Type de produit	Capteur de position

Sur commande

Afin de pouvoir commander, vous devez vous connecter ou créer un compte.

Se connecter pour commander

Demande de devis
