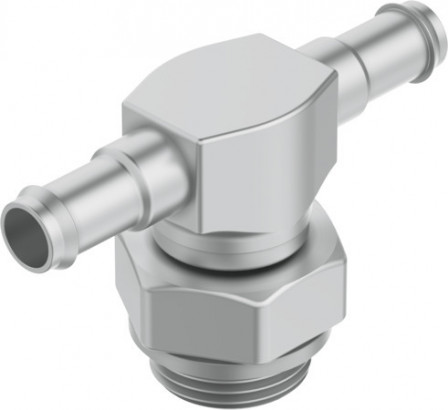

TCN-M3-PK-2 Raccord cannelé en T FESTO 30492
Voir les documents
Voir les détails techniques
Références
Web : A700-A169073
Fabricant : 30492
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Raccord cannelé en T TCN-M3-PK-2 pour tuyaux plastiques type PAN, PUN, PP, PU, PR, avec joint, orientable Diamètre nominal=1,3 mm, Type de joint au niveau de l'embout fileté=Bague d'étanchéité, Pression de service plage de température complète=-0,95 - 10 bar, Fluide de service=Air comprimé selon ISO8573-1:2010 [7:-:-], Note sur le fluide de commande et de pilotage=Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur)
| Température ambiante (GC) | 0, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Zinc moulé sous pression, acier inoxydable fortement allié |
| Diamètre nominal (MM) | 1.3 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | Filetage M3 |
| Raccord pneumatique 2 | pour tuyau de Ø extérieur de 3 mm |
| Pression de service sur la plage de température totale (BAR) | -0,95, 10 |
| Type d'étanchéité sur le tourillon vissé | Anneau d'étanchéité |
| Série | TCN |
| Type de produit | Raccord cannelé en t |
+ 1 sous 48/72h
Disponible sous 23 jours
+ 1 produits en stock décentralisé, disponibles sous 48/72hAu-delà de 1 — disponible sous 23 jours, en fonction du fabricant
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
