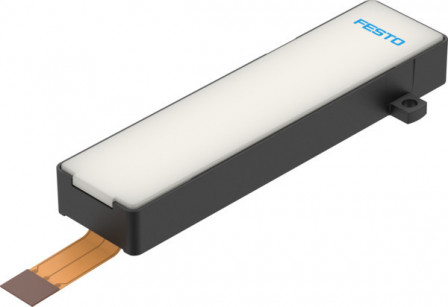

VEAE-BB-6-15-D9-X4 Distributeur à commande piézoélectrique FESTO 8078914
Voir les documents
Voir les détails techniques
Références
Web : A700-D079631
Fabricant : 8078914
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Raccord électrique | 3 pôles, Connecteur de circuit imprimé flexible RM 2,5 mm, Connecteur mâle |
| Tension de service nominale CC (V) | 300 |
| Degré de protection | IP40 |
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | Renforcé de polyamide |
| Symbole | 995952 |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | à trou débouchant |
| Diamètre nominal (MM) | 1.5 |
| Fonction de distributeur | 2/2 monostable, fermé |
| Sens d'écoulement | irréversible |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | Direct |
| Pression de service (PSI) | 0, 0,6, 6, 87 |
| Fluide | Air comprimé selon ISO 8573-1 :2010 [5 : 3 : 1], Gaz inertes, Oxygène (applications d'oxygène selon IEC 60601-1 uniquement sur demande) |
| Température du fluide (GC) | -10, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 58, 81 |
| Raccord pneumatique 1 | Flasque |
| Raccord pneumatique 2 | Flasque |
| Température de stockage (GC) | -20, 70 |
| Matériau joints d'étanchéité | EPDM |
| Dimension modulaire (MM) | 20.5 |
| Fréquence de commutation max. | 12 Hz |
| Facteur de marche | 100% |
| Plage de tension de service CC (V) | 0, 300 |
| Humidité relative de l'air | 0 - 60 %, sans condensation |
| Finesse de filtration (MIM) | 5 |
| Pression de service nominale (PSI) | 0,5, 5, 72,5 |
| Dimensions l x L x H | 64 mm x 24 mm x 12 mm |
| Note sur le degré de protection | à l'état monté |
| Résistance aux vibrations | Test d'application de transport au niveau de sévérité 2 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de chocs avec degré de sévérité 2 selon FN 942017-5 et EN 60068-2-27 |
| Consommation max. (MA) | 0,011 |
| Puissance absorbée électrique max. (W) | 0,1 |
| Pression d'éclatement (PSI) | 2,5, 25, 362,5 |
| Propriétés particulières | Compatible oxygène selon DIN EN 1797 |
| Note concernant le débit nominal normal | Répartition liée à la fabrication |
| Point de rosée sous pression (GC) | -20 |
| Total des fuites (L/H) | 0,4 |
| Note concernant le fluide | Fonctionnement avec lubrification impossible |
| 5eef48454173b256f634d8b4468c7541 | ASTM G 63, ASTM G 93, ISO 15001 |
| b6581cf692aec24f6131fba866c50d8d | ISO 18562 |
| Série | VEAE |
| Obsolète | 1 |
