VSVA-B-P53C-H-A2-1R5L Électrodistributeur FESTO 546771
Référence web : A700-D095570
Référence fabricant : 546771
Référence fabricant : 546771

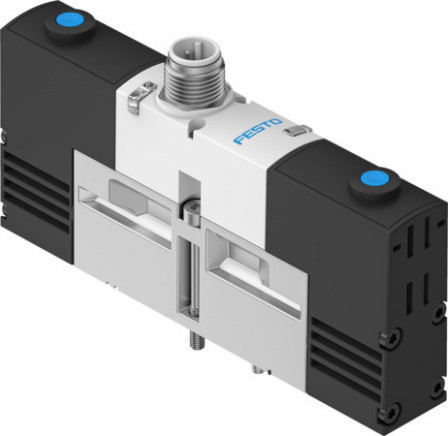

VSVA-B-P53C-H-A2-1R5L Électrodistributeur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Électrodistributeur VSVA-B-P53C-H-A2-1R5L Avec connecteur central M12x1 Fonction de distributeur=5/3, fermé, Mode d'actionnement=électrique, Largeur=18 mm, Débit nominal normal=450 l/min, Pression de service MPa=0,3 - 0,8 MPa
Détails techniques
| Raccord électrique | 3 pôles, Connecteur central, Forme ronde, M12x1 |
| Degré de protection | IP65 |
| Température ambiante (GC) | -5, 50 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM |
| Symbole | 991080 |
| Structure de construction | Vanne de piston |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | sur embase |
| Diamètre nominal (MM) | 5 |
| Fonction de distributeur | 5/3, fermé |
| Sens d'écoulement | irréversible |
| Fonction d’échappement | Réduction possible |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | piloté |
| Pression de service (BAR) | 3, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -5, 50 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 450 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Largeur (MM) | 18 |
| Alimentation en air de pilotage | interne |
| Chevauchement | recouvrement positif |
| Temps de commutation désactivé (MS) | 36 |
| Temps de commutation activé (MS) | 15 |
| Commande manuelle auxiliaire | Monostable |
| Certification | C-Tick, c UL us - Recognized (OL) |
| Impulsion de test positive max. pour signal 0 (MIS) | 500 |
| Impulsion de test négative max. pour signal 1 (MIS) | 500 |
| Caractéristiques de bobine | 24 V CC : phase courant faible 1 W, phase courant élevé 2,4 W |
| Conforme à la norme | ISO 15407-1, VDMA 24563 |
| Facteur de marche | 100% |
| Plage de tension de service CC (V) | 21.6, 26.4 |
| Humidité relative de l'air | 0 - 90 % |
| Couple de serrage max. de fixation du distributeur (NM) | 0,9, 1,1 |
| Protection contre l'inversion de polarité | Pour tous les raccords électriques |
| Résistance aux vibrations | Test d'application de transport au niveau de sévérité 2 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de chocs avec degré de sévérité 2 selon FN 942017-5 et EN 60068-2-27 |
| Témoin d'état du signal | LED |
| Fonctions supplémentaires | Coupure de protection, Réduction du courant de maintien |
| Protection contre les contacts directs et indirects | TBTS |
| Débit du distributeur (L2) | 650 |
| Débit du distributeur sur embase unitaire (L2) | 500 |
| Débit distributeur à enchaînement pneumatique (L2) | 450 |
| Série | VSVA |
| Type de produit | électrodistributeur |
Produits similaires
<
>
| Fonction de distributeur | Débit nominal normal (l/min) | Raccord pneumatique 1 | Raccord pneumatique 2 | Raccord pneumatique 3 | Alimentation en air de pilotage | Commande manuelle auxiliaire | Caractéristiques de bobine | Conforme à la norme | Sortie TOR | Série | Conception | Mode d'actionnement | Mode de fixation | Diamètre nominal (MM) | Sens d'écoulement | Type de commande | Pression de commande (bar) | Débit du distributeur (l/min) | ATEX catégorie Poussière | ATEX catégorie Gaz | Tension de service nominale CA (V) | Largeur (MM) | Pression de service (BAR) | Connexion électrique | Fonction d'échappement | Type de rappel | Taille de distributeur (mm) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
VSVA-B-M52-MZD-A2-1T1L-ANP Électrodistributeur FESTO 573203
Référence web : A700-D080080
|
5/2, monostable | Embase de taille 18 mm selon ISO 15407-2 | externe, interne | Monostable, bistable, couvert | 24 V DC : 1,6 W | VSVA | électrique | sur embase | 5 | irréversible | 18 | -0.9, 10 | Ressort mécanique | |||||||||||||||
VSVA-BT-M32CS1-MS-A2-1T1L-PZ Électrodistributeur FESTO 8066570
Référence web : A700-D080357
|
3/2 monostable, fermé | interne | pas de | 24 V DC : 1,6 W | VSVA | électrique | sur embase | irréversible | 18 | 3, 10 | Ressort mécanique, Ressort pneumatique | |||||||||||||||||
VSVA-BT-M32CS1-MS-A2-1T5L-PA Électrodistributeur FESTO 8066571
Référence web : A700-D080358
|
3/2 monostable, fermé | interne | pas de | 24 V DC : 1,6 W | VSVA | électrique | sur embase | irréversible | 18 | 3, 10 | Ressort mécanique, Ressort pneumatique | |||||||||||||||||
VSVA-BT-M32CS1-MYE-A2-1T1L-PZ Électrodistributeur FESTO 8066568
Référence web : A700-D080359
|
3/2 monostable, fermé | interne | Réinitialisation automatique par signal de commande électrique, bistable | 24 V DC : 1,6 W | VSVA | électrique | sur embase | irréversible | 18 | 3, 10 | Ressort mécanique, Ressort pneumatique | |||||||||||||||||
VSVA-BT-M32CS1-MYE-A2-1T5L-PA Électrodistributeur FESTO 8066569
Référence web : A700-D080360
|
3/2 monostable, fermé | interne | Réinitialisation automatique par signal de commande électrique, bistable | 24 V DC : 1,6 W | VSVA | électrique | sur embase | irréversible | 18 | 3, 10 | Ressort mécanique, Ressort pneumatique | |||||||||||||||||
|
VSVA-BT-M32CS2-MS-A2-1T1L-PZ Électrodistributeur FESTO 8066574
Référence web : A700-D080361
|
3/2 monostable, fermé | interne | pas de | 24 V DC : 1,6 W | VSVA | électrique | sur embase | irréversible | 18 | 3, 10 | Ressort mécanique, Ressort pneumatique | |||||||||||||||||
|
VSVA-BT-M32CS2-MS-A2-1T5L-PA Électrodistributeur FESTO 8066575
Référence web : A700-D080362
|
3/2 monostable, fermé | interne | pas de | 24 V DC : 1,6 W | VSVA | électrique | sur embase | irréversible | 18 | 3, 10 | Ressort mécanique, Ressort pneumatique | |||||||||||||||||
|
VSVA-BT-M32CS2-MYE-A2-1T1L-PZ Électrodistributeur FESTO 8066572
Référence web : A700-D080363
|
3/2 monostable, fermé | interne | Réinitialisation automatique par signal de commande électrique, bistable | 24 V DC : 1,6 W | VSVA | électrique | sur embase | irréversible | 18 | 3, 10 | Ressort mécanique, Ressort pneumatique | |||||||||||||||||
|
VSVA-BT-M32CS2-MYE-A2-1T5L-PA Électrodistributeur FESTO 8066573
Référence web : A700-D080364
|
3/2 monostable, fermé | interne | Réinitialisation automatique par signal de commande électrique, bistable | 24 V DC : 1,6 W | VSVA | électrique | sur embase | irréversible | 18 | 3, 10 | Ressort mécanique, Ressort pneumatique | |||||||||||||||||
VSCS-B-M32-MD-WA-1AC1-8 Électrodistributeur FESTO 8040572
Référence web : A700-D095426
|
3/2 monostable, fermé | Embase | Monostable, bistable | 24 V AC : 50/60 Hz, puissance d'appel 2,1 VA, puissance de maintien 1,6 VA | ISO 15218 | VSCS | électrique | irréversible | 15 | Ressort mécanique |
