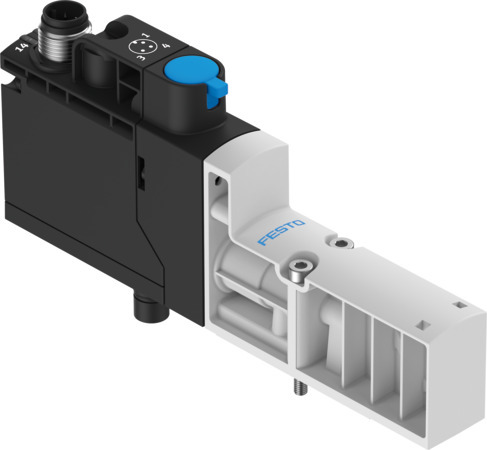

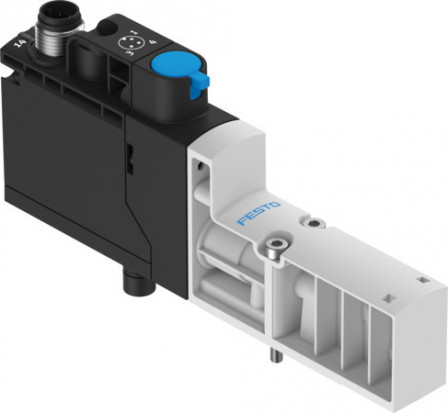

VSVA-BT-M32CS2-MYE-A2-1T1L-PZ Électrodistributeur FESTO 8066572
Référence web : A700-D080363
Référence fabricant : 8066572
Référence fabricant : 8066572
VSVA-BT-M32CS2-MYE-A2-1T1L-PZ Électrodistributeur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Raccord électrique | Plug-in |
| Tension de service nominale CC (V) | 24 |
| Fluctuations de tension admissibles | +/- 10 % |
| Degré de protection | IP65 |
| Température ambiante (GC) | -5, 50 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Renforcé de polyamide |
| Symbole | 995775 |
| Structure de construction | Siège de clapet |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | sur embase |
| Fonction de distributeur | 3/2 monostable, fermé |
| Sens d'écoulement | irréversible |
| Type de rappel | Ressort mécanique, Ressort pneumatique |
| Mode de pilotage | piloté |
| Pression de service (BAR) | 3, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -5, 50 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 0 - Aucun effet de corrosion |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 125 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié impossible |
| Raccord pneumatique 2 | G1/8 |
| Largeur (MM) | 18 |
| Alimentation en air de pilotage | interne |
| Chevauchement | recouvrement négatif |
| Fluide de pilotage | Air comprimé selon ISO 8573-1:2010 [7:4:4] |
| Matériau joints d'étanchéité | HNBR, NBR |
| Commande manuelle auxiliaire | Réinitialisation automatique par signal de commande électrique, bistable |
| Raccord pneumatique 4 | G1/8 |
| Impulsion de test positive max. pour signal 0 (MIS) | 2000 |
| Impulsion de test négative max. pour signal 1 (MIS) | 1200 |
| Caractéristiques de bobine | 24 V DC : 1,6 W |
| Facteur de marche | 100% |
| Fonction des éléments de commutation | Contact NF |
| Matériau de vis | Acier, Galvanisé |
| Résistance aux vibrations | Test d'application de transport au niveau de sévérité 2 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de chocs avec degré de sévérité 2 selon FN 942017-5 et EN 60068-2-27 |
| Témoin d'état du signal | LED jaune, commande de distributeur, LED verte, manocontact, état à l'échappement |
| MTTF, sous-composant | 443 ans, manocontact |
| Détection de position de commutation | Via pressure switch, exhausted status |
| 1d6b9574ddfcb8bfe3cdaa089046f778_L2 | 125 |
| Type de produit | électrodistributeur |
| Série | VSVA |
