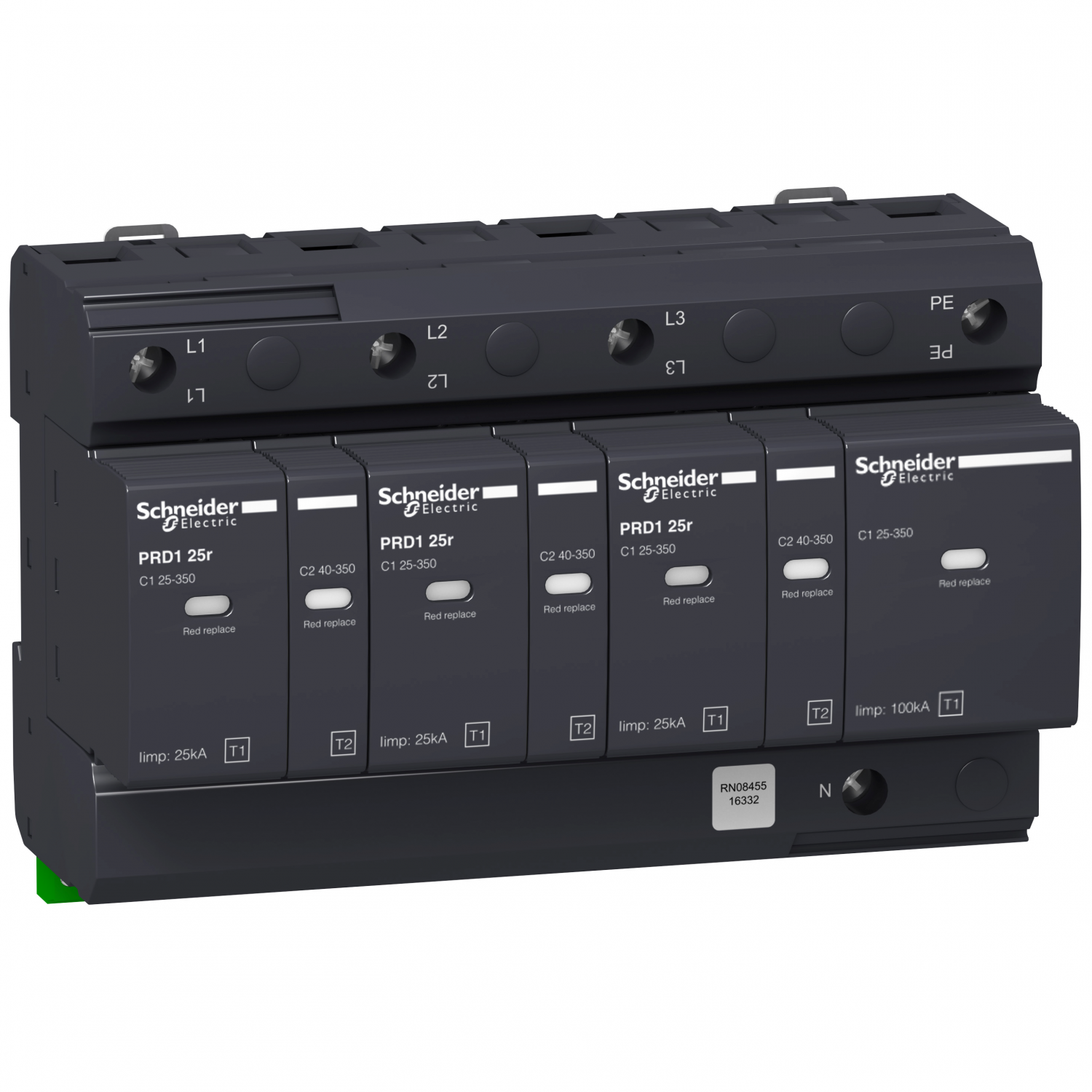

Acti9 - Parafoudre PRD1 25r - 3P+N - Débrochable - 350V - report signalisation SCHNEIDER ELECTRIC 16332
Voir les documents
Voir les détails techniques
Références
Web : D557-C564836
Fabricant : 16332
Documents
Fiches technique
Notice
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Le parafoudre PRD1 25r est un produit modulaire de la gamme Acti9. En version débrochable de type 1 et 2, 3P+N, dédié aux installations exposées à un niveau de risque foudre maximal, il est doté d'un report de signalisation. (TT/TN-S/TN-C).
| mode de pose | profilé chapeau 35 mm |
| nombre de pôles | 4 |
| taille (DIN) | 8 TE |
| niveau de protection | 1,5 |
| signalisation à distance | Oui |
| tension max de régime permanent | 350 |
| tension nominale AC | 400 |
| classe d'essai | type 1 et 2 |
| niveau de protection L-N | 1,5 |
| signalisation au niveau de l'appareil | optique |
| indice de protection (IP) | IP20 |
| niveau de protection N-PE | 1,5 |
| fusible auxiliaire intégré | Non |
| section de conducteur rigide max. (monofilaire/multifilaire) | 35 |
| section de conducteur flexible max. (fil fin) | 35 |
| schéma de liaison | Non |
| schéma de liaison IT | Non |
| schéma de liaison TN | Non |
| schéma de liaison N-C | Non |
| schéma de liaison TN-S | Oui |
| schéma de liaison TT | Oui |
| autre schéma de liaison | Non |
| schéma de liaison TN-C-S | Non |
| technologie d'éclateur à commutation de tension | Oui |
| Gamme | Acti9 parafoudre |
| Type de produit | Prd1 25r / prd1 master debro |
