ADN-20-20-I-P-A Vérin compact FESTO 536245
Référence : H2505701264
Référence web : A700-A187822
Référence fabricant : 536245
Référence web : A700-A187822
Référence fabricant : 536245

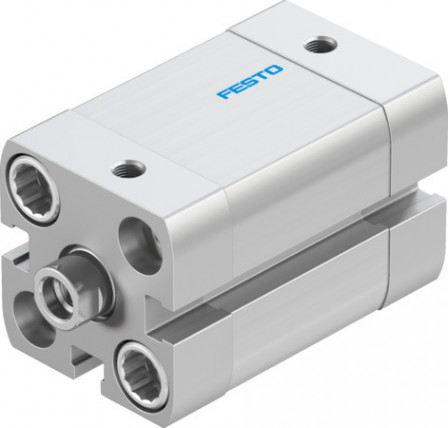

ADN-20-20-I-P-A Vérin compact
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Vérin compact ADN-20-20-I-P-A selon ISO 21287, avec détection de position, tige de piston taraudée. Course=20 mm, Diamètre de piston=20 mm, Filetage de tige de piston=M6, Amortissement=P : Bagues/plaques d'amortissement élastiques des deux côtés, Position de montage=indifférent
Détails techniques
| Température ambiante (GC) | -20, 80 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Symbole | 991217 |
| Position de montage | indifférent |
| Mode de fixation | au choix :, avec accessoires, taraudé, à trou débouchant |
| Raccord pneumatique | M5 |
| Pression de service (BAR) | 0.6, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau joints d'étanchéité | TPE-U(PUR) |
| Conforme à la norme | ISO 21287 |
| Matériau du couvercle | Alliage d'aluminium corroyé, anodisé |
| Course (MM) | 20 |
| Amortissement | P : Bagues/plaques d'amortissement élastiques des deux côtés |
| Détection de position | pour capteurs de proximité |
| Mode de fonctionnement | à double effet |
| Matériau tige de piston | Acier fortement allié |
| Ø du piston | 20 mm |
| Force théorique à 6 bar, avance (N) | 188 |
| Classe de salle blanche | Classe 6 selon ISO 14644-1 |
| Filetage de la tige de piston | M6 |
| Extrémité de la tige de piston | Taraudage |
| Matériau du tube de vérin | Alliage d’aluminium anodisé |
| Variantes | Tige de piston sur 1 côté |
| Energie d’impact aux fins de course (J) | 0,2 |
| Force théorique sous 6 bar, recul (N) | 141 |
| Masse déplacée (G) | 35 |
| Matériau vis à embase | Acier |
| Série | ADN |
| Type de produit | Vérin compact |
