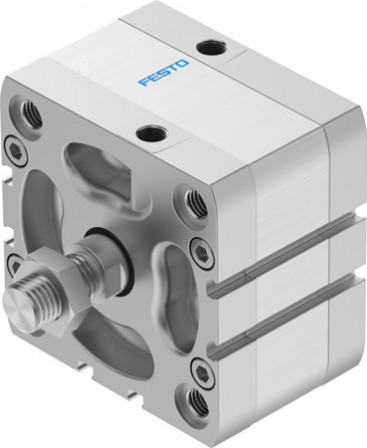

ADN-80-10-A-PPS-A Vérin compact FESTO 572727
Référence web : A700-D097187
Référence fabricant : 572727
Référence fabricant : 572727
ADN-80-10-A-PPS-A Vérin compact
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Vérin compact ADN-80-10-A-PPS-A avec un amortissement pneumatique auto ajusté en fin de course Course=10 mm, Diamètre de piston=80 mm, Filetage de tige de piston=M16x1,5, Amortissement=PPS : Amortissement de fin course pneumatique auto-ajustable, Position de montage=indifférent
Détails techniques
| Température ambiante (GC) | -20, 80 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Symbole | 992970 |
| Position de montage | indifférent |
| Mode de fixation | au choix :, avec accessoires, taraudé, à trou débouchant |
| Raccord pneumatique | G1/8 |
| Pression de service (BAR) | 1, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau joints d'étanchéité | TPE-U(PUR) |
| Conforme à la norme | ISO 21287 |
| Matériau du couvercle | Aluminium moulé sous pression, traité |
| Course (MM) | 10 |
| Amortissement | PPS : Amortissement de fin course pneumatique auto-ajustable |
| Détection de position | pour capteurs de proximité |
| Longueur d’amortissement (MM) | 7,5 |
| Mode de fonctionnement | à double effet |
| Matériau tige de piston | Acier fortement allié |
| Ø du piston | 80 mm |
| Force théorique à 6 bar, avance (N) | 3016 |
| Filetage de la tige de piston | M16 x 1,5 |
| Extrémité de la tige de piston | Filetage |
| Matériau du tube de vérin | Alliage d’aluminium anodisé |
| Variantes | Tige de piston sur 1 côté |
| Energie d’impact aux fins de course (J) | 8 |
| Force théorique sous 6 bar, recul (N) | 2827 |
| Masse déplacée (G) | 477 |
| Matériau vis à embase | Acier |
| Série | ADN |
| Type de produit | Vérin compact |
