CMSX-P-S-C-U-F1-S-130-A Régulateur de position FESTO 3929369
Référence web : A700-D057034
Référence fabricant : 3929369
Référence fabricant : 3929369

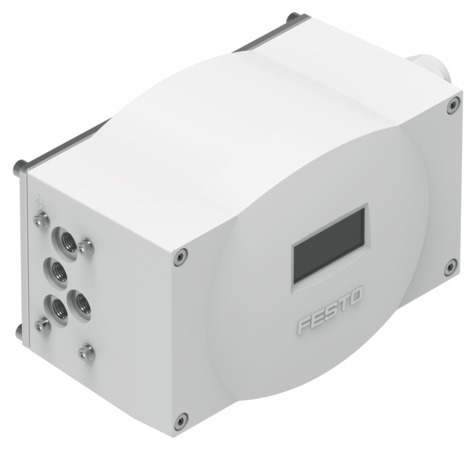

CMSX-P-S-C-U-F1-S-130-A Régulateur de position
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Régulateur de position CMSX-P-S-C-U-F1-S-130-A électropneumatique, pour vérins oscillants pneumatiques à simple effet, raccord pour capteur de course/d'angle externe, débit nominal standard 130 l/min, action de commande de fonction de sécurité d'ouverture/de fermeture, 4 conducteurs, alimentation électrique 24 V DC, entrée de valeur de consigne 0/4-20 mA, 0-10 V, retour de position 4...20 mA. Conception=Régulateur de position numérique et électropneumatique, Mode de fonctionnement=à simple effet, Caractéristiques de construction=Position de sécurité - Sortie pneumatique 4 à l'échappement, Position de montage=indifférent, Mode de fixation=avec accessoires
Détails techniques
| Tension de service nominale CC (V) | 24 |
| Degré de protection | IP65 |
| Température ambiante (GC) | -5, 60 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Renforcé de PC |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM, Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM |
| Structure de construction | Régulateur de position numérique et électropneumatique |
| Position de montage | indifférent |
| Mode de fixation | avec accessoires |
| Raccord pneumatique | G1/8 |
| Pression de service (PSI) | 0,3, 0,8, 3, 43,5, 8, 116 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 130 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié impossible |
| Température de stockage (GC) | -20, 60 |
| Matériau joints d'étanchéité | NBR |
| Certification | RCM Mark |
| Plage de tension de service CC (V) | 21.6, 26.4 |
| Diamètre de câble autorisé | 7 - 13 mm pour raccord électrique 1 |
| Degré d'encrassement | 3 |
| Matériau de vis | acier inoxydable fortement allié |
| Humidité relative de l'air | 5 - 95 %, sans condensation |
| Mode de fonctionnement | à simple effet |
| Matériau du hublot de contrôle | PC |
| Sortie de commutation | 3 x PNP ou 3 x NPN commutable |
| Raccord électrique 1, connectique | Borne à vis |
| Possibilités de réglage | via écran et touches |
| Matériau d'arbre | Acier inoxydable fortement allié |
| Dimensions l x L x H | 190 mm x 105 mm x 130 mm |
| Protection contre l'inversion de polarité | pour connecteurs d'alimentation |
| Courbe caractéristique des entrées | Selon CEI 61131-2, type 3 |
| Presse-étoupe | M20x1,5 raccord électrique 1 |
| Raccord électrique 1, fonction | 3x sortie numérique, Alimentation électrique, Alimentation électrique charge, Entrée analogique, Entrée numérique, Sortie analogique |
| Raccord électrique 1, type de raccord | Barrette de fixation |
| Raccord électrique 1, nombre de pôles/fils | 13 |
| Affichage | 7 segments, Afficheur LCD, rétro-éclairé |
| Résistance aux vibrations | Test d'application de transport au niveau de sévérité 2 selon FN 942017-4 et EN 60068-2-6, selon EN 60068-2-6 |
| Résistance aux chocs | Essai de chocs avec degré de sévérité 1 selon FN 942017-5 et EN 60068-2-27, selon EN 60068-2-29 |
| Principe du système de mesure de déplacement | Potentiomètre |
| Consommation max. (MA) | 600 |
| Plage de détection (DEG) | 0, 100 |
| Longueur de câble max. | 30 m pour raccord électrique 1 |
| Matériau du bouchon d'obturation | PA |
| Matériau accouplement | Acier fortement allié inoxydable |
| Matériau de presse-étoupe | PA |
| Caractéristiques de construction | Position de sécurité - Sortie pneumatique 4 à l'échappement |
| Taille de la zone morte (%) | 0.5, 10 |
| Entrées analogiques, portée de signal | 0 - 10 V, 0 - 20 mA, 4 - 20 mA |
| Entrées analogiques, plage de modulation maximale | 0 - 11 V, 0 - 24 mA |
| Entrées analogiques, erreur de linéarité à 25 °C | 0,5 % |
| Entrées analogiques, coefficient de température (YUP) | 0,02 |
| Entrées analogiques, résolution | 16 bit |
| Entrées analogiques, résistance aux surcharges | oui |
| Entrées analogiques, isolation galvanique | non |
| 64361ed5e493c004724666bee3c37cb7 | 4 - 20 mA |
| Sorties analogiques, résistance à la charge max. (OHM) | <= 600 ohm |
| 95b71fdfd4d4cc1be9513a11d02716ea | 0,5% |
| f9618e95d69316c83e1fa024f202d391_YUP | 0,02 |
| Sorties analogiques, résolution | 12 bit |
| Sorties analogiques, protection contre l'inversion de polarité | oui |
| Sorties analogiques, résistance aux courts-circuits | oui |
| Sorties analogiques, résistance aux surcharges | oui |
| Sorties analogiques, isolation galvanique | non |
| Entrée de commutation | NPN, PNP |
| Entrées numériques, protection contre l'inversion de polarité | oui |
| Entrées numériques, séparation de potentiel | oui, optocoupleur |
| Sorties numériques, protection contre l'inversion de polarité | oui |
| Sorties numériques, courant de sortie | 100 mA |
| Sorties numériques, résistance aux courts-circuits | oui |
| 01ab7eb714b1e65d7185bf0f4700e9bc | oui |
| Sorties numériques, séparation de potentiel | oui, optocoupleur |
| d9a67d4d99842adb539b88ee89d82be7_NM | 0,6 |
| Raccord électrique 1, section du fil (I2) | 1,5 |
| Matériau de plaque de base | Alliage d'aluminium corroyé, Anodisé |
| Série | CMSX |
