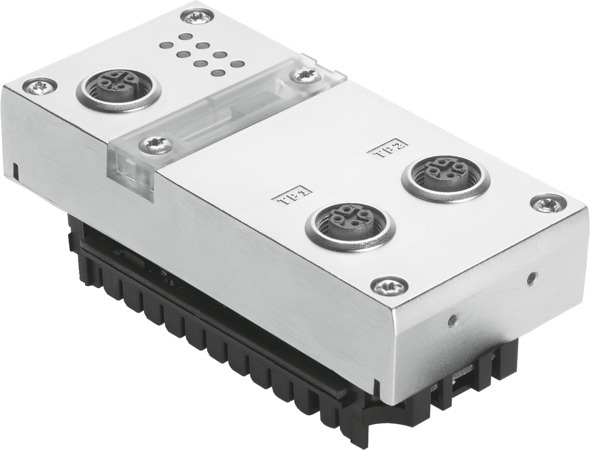

CPX-FB43 Interface FESTO 8110369
Référence : H2504000339
Référence web : A700-A661439
Référence fabricant : 8110369
Référence web : A700-A661439
Référence fabricant : 8110369
CPX-FB43 Interface
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP65, IP67 |
| Poids du produit (g) | 185 |
| Température ambiante (°C) | -5, 50 |
| Note sur la matière | Conforme RoHS |
| Classe de résistance à la corrosion KBK | 0 - Aucun effet de corrosion |
| Température de stockage (°C) | -20, 70 |
| Matériau corps | Aluminium moulé sous pression |
| Agrément | RCM Mark |
| Plage de tension de service CC (V) | 18, 30 |
| Tension de service nominale CC (V) | 24 |
| Dimensions (l x L x h) | (incluant les modules d'interconnexion), 50 mm x 107 mm x 50 mm |
| Vitesse de transmission | 100 MBit/s |
| Protocole | PROFINET IRT, PROFINET RT |
| Affichage LED spécifique au bus | M/P: Maintenance/PROFIenergy, NF : erreur de réseau, TP1 : réseau de communication actif Port 1, TP2 : réseau de communication actif Port 2 |
| Affichage LED spécifique au produit | M : Modify, paramétrage, PL : alimentation de charge, PS : alimentation de l'électronique, alimentation des capteurs, SF : erreur système |
| Eléments de commande | Commutateur DIL |
| Paramétrage | Comportement de diagnostic, Forçage de canaux, Paramètres du système, Réaction de sécurité intrinsèque, Réglage du signal |
| Volume d'adressage max. des entrées (Byte) | 64 |
| Volume d'adressage max. des sorties (Byte) | 64 |
| Fonctions additionnelles | Accès acyclique aux données via Ethernet, Accès acyclique aux données via bus de terrain, Diagnostic spécifique au canal via le bus de terrain, Fast Start Up (FSU), I&M, Interface diagnostic supplémentaire pour terminaux de visualisation et de commande, L |
| Consommation interne a la tension de service | Typ. 70 mA |
| Interface de bus de terrain | 2x connecteur femelle, M12x1, 4 pôles, codage D |
| Diagnostic spécique à l'appareil | Diagnostic orienté sur canal et module, Modules de sous-tension, Mémoire de diagnostic |
| Aide à la configuration | Fichier GSDML |
| Type de produit | Interface |
| Série | CPX |
