DHTG-90-8-A Plateau à indexation FESTO 548085
Référence : C2505702226
Référence web : A700-A384055
Référence fabricant : 548085
Référence web : A700-A384055
Référence fabricant : 548085

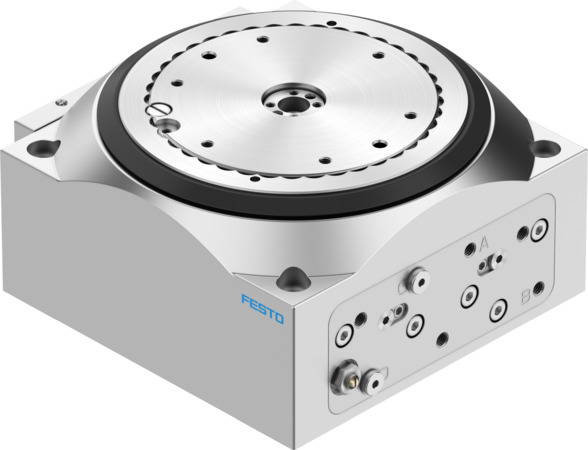

DHTG-90-8-A Plateau à indexation
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Plateau à indexation DHTG-90-8-A Pour la détection de position. Taille=90, Parallélisme des plateaux=<= 0,04 mm, Planéité des plateaux=<= 0,02 mm, Concentricité des plateaux=<= 0,02 mm, Reproductibilité de l'angle d'oscillation=<= 0,03 deg
Détails techniques
| Degré de protection | IP54 |
| Température ambiante (GC) | 5, 60 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé |
| Symbole | 992251 |
| Structure de construction | Accouplement à couronne dentée, Crémaillère/Pignon, cycle de travail à guidage forcé |
| Position de montage | indifférent |
| Mode de fixation | avec trou débouchant et douille de centrage |
| Raccord pneumatique | Taraudage M5 |
| Pression de service (BAR) | 4, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Température de stockage (GC) | -20, 80 |
| Matériau joints d'étanchéité | NBR, TPE-U (PU) |
| Matériau du couvercle | Alliage d'aluminium corroyé |
| Taille | 90 |
| Moment d’inertie de masse (KGC) | 300 |
| Amortissement | YSRJ: Amortisseur, amortissement dur, ajustable |
| Détection de position | pour capteurs inductifs |
| Mode de fonctionnement | à double effet |
| Couple de rotation théorique à 6 bar (NM) | 4,4 |
| Matériau des butées | Acier galvanisé |
| Répétabilité de l'angle d'oscillation (DEG) | 0,03 |
| Niveau de pression sonore (DBA) | 70 |
| Parallélisme du plateau (MM) | 0,04 |
| Planéité du plateau (MM) | 0,02 |
| Concentricité du plateau (MM) | 0,02 |
| Pas | 8 |
| Force axiale statique max. (N) | 2000 |
| Couple de basculement statique max. (NM) | 150 |
| Force radiale statique max. (N) | 5000 |
| Moment tangentiel statique max. (NM) | 150 |
| Matériau du plateau | Acier galvanisé |
| Série | DHTG |
