DSM-10-240-P-A-FF Vérin oscillant FESTO 175832
Référence : C2505700203
Référence web : A700-A129060
Référence fabricant : 175832
Référence web : A700-A129060
Référence fabricant : 175832

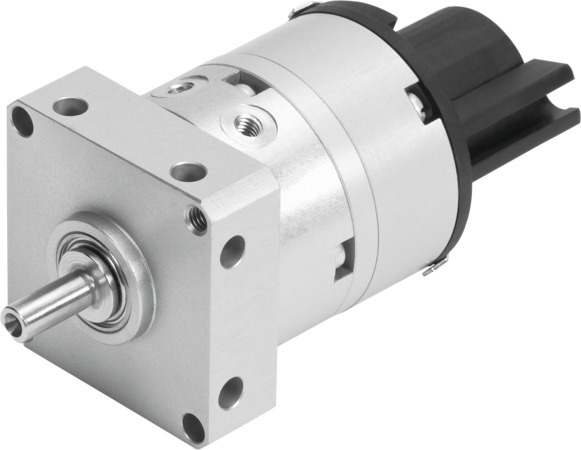

DSM-10-240-P-A-FF Vérin oscillant
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Vérin oscillant DSM-10-240-P-A-FF avec arbre à clavette, amortisseur en fin de course et capteur de position Taille=10, Angle d'amortissement=0 deg, Plage de réglage angle d'oscillation=0 - 200 deg, Angle d'oscillation=0 - 200 deg, Position de montage=indifférent
Détails techniques
| Température ambiante (GC) | 0, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium, Anodisé |
| Symbole | 991265 |
| Structure de construction | Palette oscillante |
| Position de montage | indifférent |
| Mode de fixation | taraudé |
| Raccord pneumatique | M3 |
| Pression de service (BAR) | 2.5, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau joints d'étanchéité | TPE-U (PU) |
| Taille | 10 |
| Matériau d'arbre d'entraînement | Acier inoxydable fortement allié |
| Détection de position | pour capteurs de proximité |
| Mode de fonctionnement | à double effet |
| Angle d’amortissement (DEG) | 0 |
| Plage de réglage angle d’oscillation (DEG) | 0, 200 |
| Angle d’oscillation (DEG) | 0, 200 |
| Ajustement fin (DEG) | -5 |
| Fréquence d’oscillation max. sous 6 bar (HZ) | 2 |
| Couple de rotation théorique à 6 bar (NM) | 0,85 |
| Moment d'inertie de masse admis (KGY) | 0,0026 |
| Série | DSM |
