DSM-10-90-P Vérin oscillant FESTO 173192
Référence : H2505702162
Référence web : A700-A246952
Référence fabricant : 173192
Référence web : A700-A246952
Référence fabricant : 173192

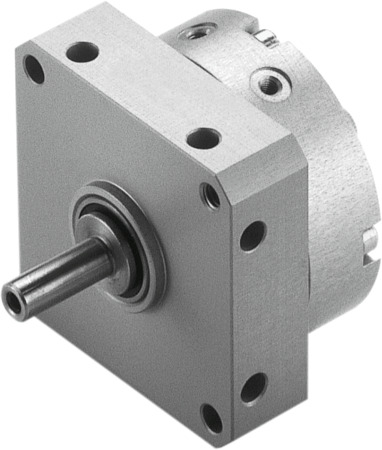

DSM-10-90-P Vérin oscillant
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Vérin oscillant DSM-10-90-P avec arbre à clavette et butée fixe. Taille=10, Angle d'amortissement=0,5 deg, Angle d'oscillation=0 - 90 deg, Amortissement=P : Bagues/plaques d'amortissement élastiques des deux côtés, Position de montage=indifférent
Détails techniques
| Température ambiante (GC) | 0, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium, Anodisé |
| Symbole | 991265 |
| Structure de construction | Palette oscillante |
| Position de montage | indifférent |
| Mode de fixation | taraudé |
| Raccord pneumatique | M3 |
| Pression de service (BAR) | 2.5, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau joints d'étanchéité | TPE-U (PU) |
| Taille | 10 |
| Matériau d'arbre d'entraînement | Acier inoxydable fortement allié |
| Amortissement | P : Bagues/plaques d'amortissement élastiques des deux côtés |
| Détection de position | sans |
| Mode de fonctionnement | à double effet |
| Angle d’amortissement (DEG) | 0,5 |
| Angle d’oscillation (DEG) | 0, 90 |
| Fréquence d’oscillation max. sous 6 bar (HZ) | 3 |
| Couple de rotation théorique à 6 bar (NM) | 0,85 |
| Moment d'inertie de masse admis (KGY) | 0,0026 |
| Classe de salle blanche | Classe 6 selon ISO 14644-1 |
| Série | DSM |
