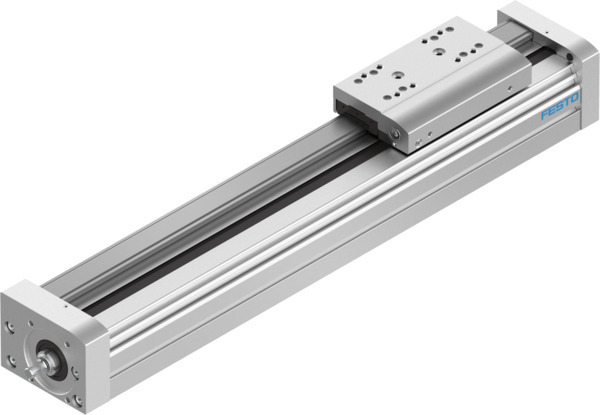

EGC-80-300-BS-10P-KF-0H-ML-GK Axe à vis à billes FESTO 3013534
Référence web : A700-D072635
Référence fabricant : 3013534
Référence fabricant : 3013534
EGC-80-300-BS-10P-KF-0H-ML-GK Axe à vis à billes
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Axe à vis à billes EGC-80-300-BS-10P-KF-0H-ML-GK Avec patin à billes Course de travail=300 mm, Taille=80, Réserve de course=0 mm, Diamètre de la vis=15 mm, Pas de la vis=10 mm/U
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP40 |
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B2-L |
| Symbole | 991211 |
| Structure de construction | Axe linéaire électrique, avec vis à recirculation de billes |
| Position de montage | indifférent |
| Note sur le matériau | Conforme à RoHS |
| Facteur de marche | 100% |
| Taille | 80 |
| Course utile (MM) | 300 |
| Poussée max. Fx (N) | 650 |
| Guidage | Patin à billes |
| Matériau profilé | Alliage d'aluminium, anodisé |
| Diamètre de la vis (MM) | 15 |
| Pas de la vis (Y13) | 10 |
| Type de moteur | Moteur pas-à-pas, Servomoteur |
| Type de vis | Broche à circulation de billes |
| Accélération max. (MS2) | 15 |
| Vitesse maximale max. (M/S) | 0,5 |
| Répétabilité | ±0,02 mm |
| Force radiale max. au niveau arbre d'entraînement (N) | 250 |
| Moment d'inertie JH par mètre de course (KGC) | 0,346 |
| Matériau d'écrou de broche | Acier |
| Matériau vis | Acier |
| Force max. Fy (N) | 3050 |
| Force max. Fz (N) | 3050 |
| Couple max. Mx (NM) | 36 |
| Couple max. My (NM) | 97 |
| Couple max. Mz (NM) | 97 |
| Matériau de l'étrier | Alliage d'aluminium corroyé, Anodisé |
| Réserve de course (MM) | 0 |
| Moments d'inertie de surface 2e degré Iy (Y12) | 981000 |
| Moments d'inertie de surface 2e degré Iz (Y12) | 1320000 |
| Force Fy max. axe total (N) | 3050 |
| Force Fz max. axe total (N) | 3050 |
| Fy pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (N) | 11236 |
| Fz pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (N) | 11236 |
| Moment Mx max. axe total (NM) | 36 |
| Moment My max. axe total (NM) | 97 |
| Moment Mz max. axe total (NM) | 97 |
| Mx pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM) | 133 |
| My pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM) | 357 |
| Mz pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM) | 357 |
| Moment d'inertie de torsion lt (Y12) | 255000 |
| Constante d'avance (Y13) | 10 |
| Durée de vie de référence (KM) | 5000 |
| Matériau de la culasse arrière | Alliage d'aluminium corroyé, Anodisé |
| Matériau de la culasse d'actionneur | Alliage d'aluminium corroyé, Anodisé |
| Matériau du guidage du chariot | Acier |
| Matériau de rail de guidage | Acier |
| Matériau du chariot | Alliage d'aluminium corroyé, Anodisé |
| Série | EGC |
| Type de produit | Axe à vis à billes |
