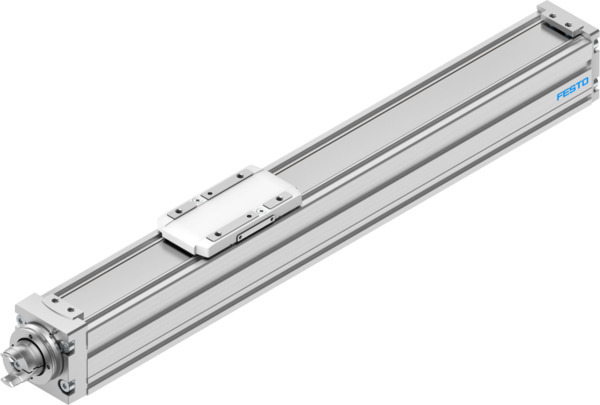

ELGC-BS-KF-32-200-8P Axe à vis à billes

ELGC-BS-KF-32-200-8P Axe à vis à billes FESTO 8061478

Voir les documents Voir les détails techniques

Références

Web : A700-D072708

Fabricant : 8061478

Documents

Détails techniques

Degré de protection	IP40
Température ambiante (GC)	0, 50
Conformité PWIS	VDMA24364-Zone III
Symbole	991211
Structure de construction	Axe linéaire électrique, avec vis à recirculation de billes
Position de montage	indifférent
Note sur le matériau	Conforme à RoHS
Température de stockage (GC)	-20, 60
Facteur de marche	100%
Taille	32
Aptitude à la production de batteries Li-ion	Le produit correspond à la définition de produit interne de Festo pour l'utilisation dans la fabrication de batteries :Les métaux contenant plus de 1 % en masse de cuivre, de zinc ou de nickel sont exclus de l'utilisation.Les exceptions sont le nickel dan
Vitesse de rotation max. (PMI)	4500
Code d'interface, actionneur	V25
Course utile (MM)	200
Poussée max. Fx (N)	40
Détection de position	Pour capteur de proximité, pour capteurs inductifs
Guidage	Patin à billes
Classe de salle blanche	Classe 7 selon ISO 14644-1
Matériau profilé	Alliage d’aluminium de corroyage, anodisé
Jeu axial d'inversion (MM)	150
Diamètre de la vis (MM)	8
Pas de la vis (Y13)	8
Type de moteur	Moteur pas-à-pas, Servomoteur
Type de vis	Vis à billes
Accélération max. (MS2)	15
Vitesse maximale max. (M/S)	0,6
Répétabilité	±0,015 mm
Force radiale max. au niveau arbre d'entraînement (N)	75
Moment d'inertie JH par mètre de course (KGC)	0,02218
Moment d'inertie de masse JL par kg de charge utile (KGC)	0,016211
Moment d’inertie de masse JO (KGC)	0,00274
Poids additionnel par 10 mm de course (G)	18
Matériau d'écrou de broche	Acier
Matériau vis	Acier
Energie d’impact aux fins de course (MJ)	0,00025
Masse déplacée (G)	83,4
Force max. Fy (N)	150
Force max. Fz (N)	300
Couple max. Mx (NM)	1,3
Couple max. My (NM)	1,1
Couple max. Mz (NM)	1,1
Réserve de course (MM)	0
Moments d'inertie de surface 2e degré Iy (Y12)	38000
Moments d'inertie de surface 2e degré Iz (Y12)	45000
Force Fy max. axe total (N)	150
Force Fz max. axe total (N)	300
Fy pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (N)	1310
Fz pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (N)	1310
Moment Mx max. axe total (NM)	1,3
Moment My max. axe total (NM)	1,1
Moment Mz max. axe total (NM)	1,1
Mx pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM)	5
My pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM)	4
Mz pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM)	4
Moment d'inertie de torsion lt (Y12)	1700
Constante d'avance (Y13)	8
Durée de vie de référence (KM)	5000
Matériau de la culasse arrière	Aluminium moulé sous pression, peint
Matériau de la culasse d'actionneur	Aluminium moulé sous pression, verni
Matériau du guidage du chariot	Acier
Matériau de rail de guidage	Acier
Matériau du chariot	Aluminium moulé sous pression
Note sur l'énergie d'impact au niveau des fins de course	A la vitesse maximale de la course de référence de 0,01 m/s
Couple de marche à vide à la vitesse de positionnement maximale (NM)	0.04
Couple de marche à vide à la vitesse de positionnement minimale (NM)	0.02
Intervalle d’entretien	Graissage à vie
Distance entre la surface du chariot et le centre du guidage (MM)	31,4
Fléchissement dynamique (charge en mouvement)	0,05% de la longueur de l'axe, maximum 0,5 mm
Fléchissement statique (charge immobile)	0,1 % de la longueur de l'axe
Matériau bande protectrice	Acier fortement allié inoxydable
Type de produit	Axe à vis à billes
Série	ELGC
