ELGC-TB-KF-60-800 Axe à courroie crantée

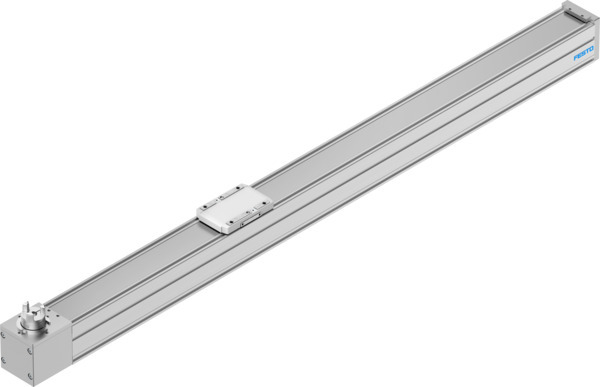

ELGC-TB-KF-60-800 Axe à courroie crantée FESTO 8062780

Voir les documents Voir les détails techniques

Références

Web : A700-D072753

Fabricant : 8062780

Documents

Détails techniques

Degré de protection	IP40
Température ambiante (GC)	0, 50
Conformité PWIS	VDMA24364-Zone III
Symbole	991212
Structure de construction	Axe linéaire électrique, avec courroie crantée
Position de montage	indifférent
Note sur le matériau	Conforme à RoHS
Température de stockage (GC)	-20, 60
Facteur de marche	100%
Taille	60
Aptitude à la production de batteries Li-ion	Le produit correspond à la définition de produit interne de Festo pour l'utilisation dans la fabrication de batteries :Les métaux contenant plus de 1 % en masse de cuivre, de zinc ou de nickel sont exclus de l'utilisation.Les exceptions sont le nickel dan
Code d'interface, actionneur	T42
Course utile (MM)	800
Division de la courroie crantée (MM)	3
Couple moteur max. (NM)	1,49
Poussée max. Fx (N)	120
Couple moteur à vide (NM)	0,194
Matériau courroie crantée	Polychloroprène avec fibre de verre
Détection de position	Pour capteur de proximité, pour capteurs inductifs
Guidage	Patin à billes
Classe de salle blanche	Classe 7 selon ISO 14644-1
Matériau profilé	Alliage d’aluminium de corroyage, anodisé
Type de moteur	Moteur pas-à-pas, Servomoteur
Accélération max. (MS2)	15
Vitesse maximale max. (M/S)	1,5
Répétabilité	±0,1 mm
Moment d'inertie JH par mètre de course (KGC)	0,0851
Moment d'inertie de masse JL par kg de charge utile (KGC)	1,5411
Moment d’inertie de masse JO (KGC)	0,8804
Poids de base à 0 mm de course (G)	1775
Poids additionnel par 10 mm de course (G)	43
Energie d’impact aux fins de course (MJ)	0,00025
Masse déplacée (G)	482
Force max. Fy (N)	600
Force max. Fz (N)	1800
Couple max. Mx (NM)	29,1
Couple max. My (NM)	31,8
Couple max. Mz (NM)	31,8
Diamètre effectif du pignon d'attaque (MM)	24,83
Réserve de course (MM)	0
Moments d'inertie de surface 2e degré Iy (Y12)	441000
Moments d'inertie de surface 2e degré Iz (Y12)	542000
Force Fy max. axe total (N)	600
Force Fz max. axe total (N)	1800
Fy pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (N)	13400
Fz pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (N)	13400
Résistance au déplacement max. en marche à vide (N)	15.6
Moment Mx max. axe total (NM)	29,1
Moment My max. axe total (NM)	31,8
Moment Mz max. axe total (NM)	31,8
Mx pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM)	107
My pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM)	117
Mz pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM)	117
Moment d'inertie de torsion lt (Y12)	29800
Constante d'avance (Y13)	78
Durée de vie de référence (KM)	5000
Matériau de la culasse arrière	Aluminium moulé sous pression, peint
Matériau de la culasse d'actionneur	Aluminium moulé sous pression, verni
Matériau du guidage du chariot	Acier
Matériau de rail de guidage	Acier
Matériau poulies	acier inoxydable fortement allié
Matériau du chariot	Aluminium moulé sous pression
Note sur l'énergie d'impact au niveau des fins de course	A la vitesse maximale de la course de référence de 0,01 m/s
Intervalle d’entretien	Graissage à vie
Poids du chariot (G)	139
Distance entre la surface du chariot et le centre du guidage (MM)	54,6
Fléchissement dynamique (charge en mouvement)	0,05 % de la longueur de l'axe, maximum 0,5 mm
Fléchissement statique (charge immobile)	0,1 % de la longueur de l'axe
Matériau bande protectrice	bande en acier inoxydable
Type de produit	Axe à courroie crantée
Série	ELGC
