ELGS-TB-KF-45-1000-ST-M-H1-PLK-AA Module d'axe à courroie crantée FESTO 8083670
Référence web : A700-D085629
Référence fabricant : 8083670
Référence fabricant : 8083670

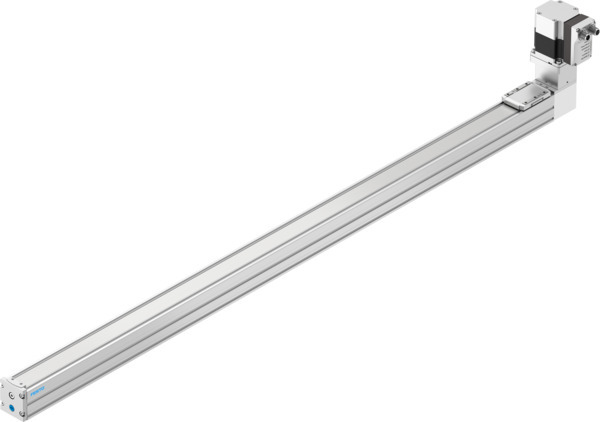

ELGS-TB-KF-45-1000-ST-M-H1-PLK-AA Module d'axe à courroie crantée
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Fluctuations de tension admissibles | +/- 15 % |
| Degré de protection | IP40 |
| Température ambiante (GC) | 0, 50 |
| Conformité PWIS | VDMA24364-Zone III |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM, Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM |
| Symbole | 997293 |
| Structure de construction | Axe linéaire électrique, avec actionneur intégré, avec courroie crantée |
| Position de montage | Horizontal |
| Mode de fixation | Avec accessoires, Avec taraudage, avec douille et pion de centrage |
| Note sur le matériau | Conforme à RoHS |
| Température de stockage (GC) | -20, 60 |
| Certification | RCM Mark |
| Facteur de marche | 100% |
| Taille | 45 |
| Humidité relative de l'air | 0 - 90 % |
| Course utile (MM) | 1000 |
| Division de la courroie crantée (MM) | 2 |
| Poussée max. Fx (N) | 75 |
| Matériau courroie crantée | Polychloroprène avec fibre de verre |
| Détection de position | Codeur moteur, pour capteurs de proximité |
| Guidage | Patin à billes |
| Classe de salle blanche | Classe 7 selon ISO 14644-1 |
| Matériau profilé | Alliage d’aluminium de corroyage, anodisé |
| Type de moteur | Moteur pas-à-pas |
| Accélération max. (MS2) | 6 |
| Vitesse maximale max. (M/S) | 1,2 |
| Répétabilité | ±0,1 mm |
| Valeur indicative de charge utile, horizontal (KG) | 2,5 |
| Masse déplacée à 0 mm de course (G) | 169 |
| Note sur la température ambiante | Au-dessus de la température ambiante de 30 °C, il convient de réduire la puissance de 2 % par °K. |
| Masse déplacée (G) | 169 |
| Classe de protection d'isolation | B |
| Indicateur de position du rotor | Codeur absolu, monotour |
| Principe de mesure de l'indicateur de position du rotor | Magnétique |
| Marquage KC | KC-CEM |
| Logique de commutation des entrées | PNP (à commutation positive) |
| IO-Link®, technique de raccordement | Connecteur mâle |
| IO-Link®, nombre de ports | 1 |
| IO-Link®, classe de port | A |
| IO-Link®, version du protocole | Appareil V 1.1 |
| IO-Link®, mode de communication | COM3 (230,4 kbaud) |
| IO-Link®, largeur des données de process IN | 2 octets |
| IO-Link®, durée de cycle minimale | 1 ms |
| Affichage | LED |
| Courant nominal (A) | 5.3 |
| Interface de paramétrage | IO-Link, Interface utilisateur |
| Nombre d'entrées logiques numériques | 2 |
| Caractéristiques entrée logique | Configurable, sans isolation galvanique |
| Zone de travail de l'entrée logique (V) | 24 |
| Nombre de sorties logiques numériques 24 V CC | 2 |
| Propriétés des sorties logiques numériques | Sans isolation galvanique, configurable |
| Courant max. des sorties logiques numériques (MA) | 100 |
| Spécification d'entrée logique | Selon IEC 61131-2, type 1 |
| Force max. Fy (N) | 300 |
| Force max. Fz (N) | 600 |
| Couple max. Mx (NM) | 5,5 |
| Couple max. My (NM) | 4,7 |
| Couple max. Mz (NM) | 4,7 |
| Témoin de fonctionnement | LED |
| Résistance aux vibrations | Test d'application de transport au niveau de sévérité 1 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de chocs avec degré de sévérité 1 selon FN 942017-5 et EN 60068-2-27 |
| Consommation max. (A) | 5300 |
| IO-Link®, assistance mode SIO | Oui |
| IO-Link®, contenu des données de traitement IN | State Device 1 bit, State In 1 bit, State Intermediate 1 bit, State Move 1 bit, State Out 1 bit |
| Fonctions supplémentaires | Détection des fins de course intégrée, Interface utilisateur |
| Alimentation électrique, type de connexion | Connecteur mâle |
| Alimentation électrique, technique de raccordement | M12x1, codage T selon EN 61076-2-111 |
| Alimentation électrique, schéma de câblage | 995989 |
| Alimentation électrique, nombre de pôles/fils | 4 |
| Consommation max. logique (A) | 0,3 |
| IO-Link®, largeur des données des opérations OUT | 2 octets |
| Longueur de câble max. | 15 m entrées, 15 m sorties, 20 m pour fonctionnement IO-Link® |
| Logique de commutation des sorties | PNP (à commutation positive) |
| Tension nominale CC (V) | 24 |
| Classe de protection | III |
| Diamètre effectif du pignon d'attaque (MM) | 19,1 |
| Réserve de course (MM) | 0 |
| Moments d'inertie de surface 2e degré Iy (Y12) | 140000 |
| Moments d'inertie de surface 2e degré Iz (Y12) | 170000 |
| Force Fy max. axe total (N) | 300 |
| Force Fz max. axe total (N) | 600 |
| Fy pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (N) | 3240 |
| Fz pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (N) | 3240 |
| Moment Mx max. axe total (NM) | 5,5 |
| Moment My max. axe total (NM) | 4,7 |
| Moment Mz max. axe total (NM) | 4,7 |
| Mx pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM) | 20 |
| My pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM) | 17 |
| Mz pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM) | 17 |
| Moment d'inertie de torsion lt (Y12) | 8500 |
| Constante d'avance (Y13) | 60 |
| Durée de vie de référence (KM) | 5000 |
| Matériau de la culasse arrière | Aluminium moulé sous pression, peint |
| Matériau de la culasse d'actionneur | Aluminium moulé sous pression, verni |
| Matériau du guidage du chariot | Acier traité |
| Matériau de rail de guidage | Acier traité |
| Matériau poulies | acier inoxydable fortement allié |
| Matériau du chariot | Aluminium moulé sous pression |
| Référencement | Bloc de butée fixe négatif, Bloc de butée fixe positif |
| Intervalle d’entretien | Graissage à vie |
| Surveillance de température | Capteur de température CMOS de précision intégré avec sortie analogique, Mise hors circuit en cas d'échauffement |
| Résolution d'indicateur de position du rotor (BIT) | 16 |
| IO-Link®, contenu des données de service IN | 32 bit, position, 32 bits, force, 32 bits, vitesse |
| IO-Link®, mémoire de données requise (KB) | 500 |
| Poids du chariot (G) | 55 |
| IO-Link®, contenu des données de traitement OUT | Move Intermediate 1 bit, Move in 1 bit, Move out 1 bit, Quit Error 1 bit |
| Fléchissement dynamique (charge en mouvement) | 0,05 % de la longueur de l'axe, maximum 0,5 mm |
| Fléchissement statique (charge immobile) | 0,1 % de la longueur de l'axe |
| Matériau bande protectrice | bande en acier inoxydable |
| Vitesse « Speed Press » (M/S) | 0,024 |
| Interface logique, type de connexion | Connecteur mâle |
| Interface logique, technique de raccordement | M12x1, codage A selon EN 61076-2-101 |
| Interface logique, nombre de pôles/fils | 8 |
| Interface logique, schéma de câblage | 992264 |
| Dilatation de la courroie crantée (%) | 0.187 |
| Type de produit | Module d'axe à courroie crantée |
| Série | ELGS |
