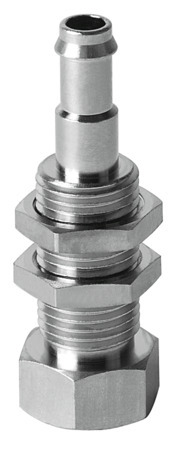

ESH-HA-3-PK Support de ventouse FESTO 189198
Voir les documents
Voir les détails techniques
Références
Web : A700-D072875
Fabricant : 189198
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Support de ventouse ESH-HA-3-PK sans compensation de hauteur, raccord du vide en haut, fixation du porte-ventouse au moyen de 2 écrous hexagonaux. Volume=0,274 cm3, Position de montage=vertical, Conception=Raccord du vide en haut, Correspondance des porte-ventouse=Taille 3, Fluide de service=Air ambiant selon ISO 8573-1:2010 [7:-:-]
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-A1-L |
| Structure de construction | Raccord de vide sur le dessus |
| Position de montage | vertical |
| Mode de fixation | avec contre-écrou |
| Diamètre nominal (MM) | 2,5 |
| Fluide de service | Air ambiant selon ISO 8573-1:2010 [7:-:-] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Matériau joints d'étanchéité | Acier, NBR |
| Matériau support | Acier fortement allié, Acier traité, Aluminium, Laiton nickelé, POM |
| Volume (CCM) | 0,274 |
| Raccord de vide | PK-4 |
| Fixation pour ventouse | M4 |
| Affectation des porte-ventouses | Taille 3 |
| Série | ESH |
| Type de produit | Support de ventouse |
Sur commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
Produits similaires
|
|
Série | Conception | Position de montage | Mode de fixation | Diamètre nominal (MM) | Raccord pneumatique 1 | Raccord de vide | Compensateur de hauteur de porte-ventouse (mm) | Fixation de ventouse | Correspondance des porte-ventouse | Couple de serrage max. (NM) |
|---|---|---|---|---|---|---|---|---|---|---|---|
ESH-HA-1-PK Support de ventouse FESTO 189194
A700-D072871
Référence web : A700-D072871 Référence fabricant : 189194 |
ESH
|
vertical
|
avec contre-écrou
|
2,5
|
PK-3
|
||||||
ESH-HA-1-QS Support de ventouse FESTO 189193
A700-D072872
Référence web : A700-D072872 Référence fabricant : 189193 |
ESH
|
vertical
|
avec contre-écrou
|
3
|
QS-4
|
||||||
ESH-HA-2-PK Support de ventouse FESTO 189196
A700-D072873
Référence web : A700-D072873 Référence fabricant : 189196 |
ESH
|
vertical
|
avec contre-écrou
|
2
|
PK-4
|
||||||
ESH-HA-2-QS Support de ventouse FESTO 189195
A700-D072874
Référence web : A700-D072874 Référence fabricant : 189195 |
ESH
|
vertical
|
avec contre-écrou
|
2
|
QS-6
|
||||||
ESH-HA-3-PK Support de ventouse FESTO 189198Actuel
A700-D072875
Référence web : A700-D072875 Référence fabricant : 189198 |
ESH
|
vertical
|
avec contre-écrou
|
2,5
|
PK-4
|
||||||
ESH-HA-3-QS Support de ventouse FESTO 189197
A700-D072876
Référence web : A700-D072876 Référence fabricant : 189197 |
ESH
|
vertical
|
avec contre-écrou
|
5
|
QS-6
|
||||||
ESH-HA-4-PK Support de ventouse FESTO 189200
A700-A617526
Référence web : A700-A617526 Référence fabricant : 189200 |
ESH
|
vertical
|
avec contre-écrou
|
2,5
|
PK-4
|
||||||
ESH-HA-4-QS Support de ventouse FESTO 189199
H2505600574
Référence : H2505600574 Référence web : A700-A414095 Référence fabricant : 189199 |
ESH
|
vertical
|
avec contre-écrou
|
5
|
QS-6
|
||||||
ESH-HA-5-G Support de ventouse FESTO 189201
H2505600857
Référence : H2505600857 Référence web : A700-D072877 Référence fabricant : 189201 |
ESH
|
vertical
|
avec contre-écrou
|
8
|
G1/8
|
||||||
ESH-HA-6-G Support de ventouse FESTO 189202
A700-D072878
Référence web : A700-D072878 Référence fabricant : 189202 |
ESH
|
vertical
|
avec contre-écrou
|
10
|
G1/4
|
