ESH-HA-3-QS Support de ventouse FESTO 189197

Référence web : A700-D072876
Référence fabricant : 189197

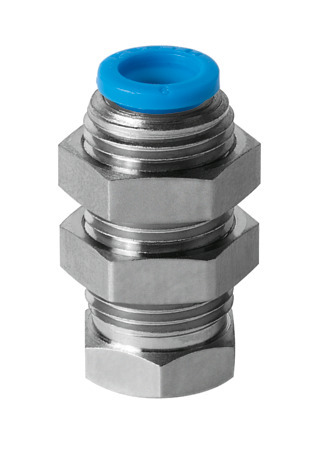

ESH-HA-3-QS Support de ventouse

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Support de ventouse ESH-HA-3-QS sans compensation de hauteur, raccord du vide en haut, fixation du porte-ventouse au moyen de 2 écrous hexagonaux. Volume=0,52 cm3, Position de montage=vertical, Conception=Raccord du vide en haut, Correspondance des porte-ventouse=Taille 3, Fluide de service=Air ambiant selon ISO 8573-1:2010 [7:-:-]

Documentations techniques

Fiches technique

Détails techniques

Température ambiante (GC)	0, 60
Conformité PWIS	VDMA24364-A1-L
Structure de construction	Raccord de vide sur le dessus
Position de montage	vertical
Mode de fixation	avec contre-écrou
Diamètre nominal (MM)	5
Fluide de service	Air ambiant selon ISO 8573-1:2010 [7:-:-]
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	1 - faibles effets de corrosion
Matériau joints d'étanchéité	NBR
Matériau support	Acier fortement allié, Acier traité, Aluminium, Laiton nickelé, POM
Volume (CCM)	0,52
Raccord de vide	QS-6
Fixation pour ventouse	M4
Affectation des porte-ventouses	Taille 3
Série	ESH
Type de produit	Support de ventouse
