GF-1/4-2 Raccord tournant FESTO 539288
Référence : C2502500065
Référence web : A700-A223793
Référence fabricant : 539288
Référence web : A700-A223793
Référence fabricant : 539288

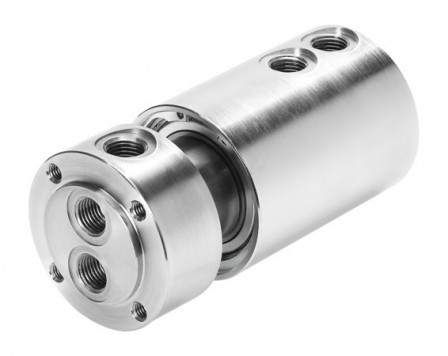

GF-1/4-2 Raccord tournant
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Raccord tournant GF-1/4-2 Raccord tournant GF-1/4-2 Forme ronde; 2 sorties; Rotatif; Filetage G1/4; Taraudage G1/4
Détails techniques
| Température ambiante (GC) | -10, 80 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Laiton nickelé |
| Position de montage | indifférent |
| Diamètre nominal (MM) | 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible, Utiliser un filtre de 5 µm en cas d'utilisation avec de l'eau |
| Raccord pneumatique 1 | G1/4 |
| Raccord pneumatique 2 | G1/4 |
| Pression de service sur la plage de température totale (PSI) | -0,095, -0,95, -13,775, 1, 10, 145 |
| Vitesse de rotation max. (PMI) | 300 |
| Force axiale max. (N) | 100 |
| Force radiale max. (N) | 300 |
| Matériau d'arbre | Acier fortement allié |
| Débit nominal normal 1.1-2.1 (L2) | 1250 |
| 77821a6abe13f14dcd1a3b6578214c5f_L2 | 2020 |
| Série | GF |
| Type de produit | Raccord tournant |
