GF-3/8 Raccord tournant FESTO 2095
Référence : C2502800013
Référence web : A700-A131720
Référence fabricant : 2095
Référence web : A700-A131720
Référence fabricant : 2095

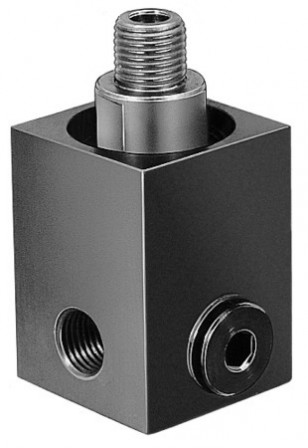

GF-3/8 Raccord tournant
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Raccord tournant GF-3/8 Raccord tournant GF-3/8 Forme cubique; 4 sorties; Rotatif; Filetage G3/8; Taraudage G3/8
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé |
| Position de montage | indifférent |
| Diamètre nominal (MM) | 15 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Température du fluide (GC) | -10, 60 |
| Note sur le matériau | Conforme à RoHS |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | Filetage G3/8 |
| Raccord pneumatique 2 | Taraudage G3/8 |
| Pression de service sur la plage de température totale (PSI) | -0,095, -0,95, -13,775, 1, 10, 145 |
| Vitesse de rotation max. (PMI) | 300 |
| Matériau d'arbre | Acier fortement allié |
| Débit normal 1-2,1 (6->0) (L2) | 4641 |
| Débit normal 1-2.X ouvert (6->0) (L2) | 4647 |
| Débit nominal normal 1.1-2.1 (L2) | 2969 |
| Série | GF |
| Type de produit | Raccord tournant |
