GRLA-1/4-QS-8-D Limiteur de débit unidirectionnel FESTO 193147
Référence : 250340168
Référence web : A700-A075678
Référence fabricant : 193147
Référence web : A700-A075678
Référence fabricant : 193147

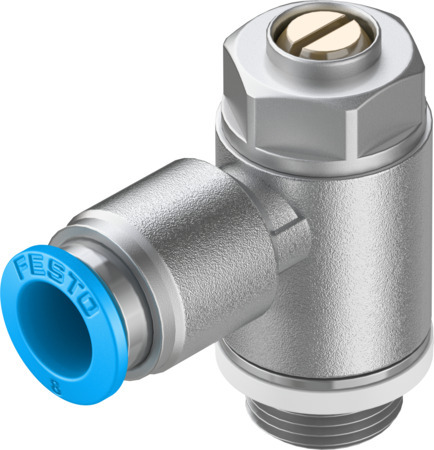

GRLA-1/4-QS-8-D Limiteur de débit unidirectionnel
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Limiteur de débit unidirectionnel GRLA-1/4-QS-8-D Limiteur de débit unidirectionnel GRLA-1/4-QS-8-D Version métallique; Forme coudée; Fonction de réducteur anti-retour à l’échappement; Elément de réglage vis à fente; Filetage G1/4; Pour Ø extérieur de tuyau 8 mm
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Symbole | 991452 |
| Position de montage | indifférent |
| Mode de fixation | vissable |
| Fonction de distributeur | Fonction de limiteur de débit unidirectionnel échappement |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -10, 60 |
| Note sur le matériau | Conforme à RoHS |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | QS-8 |
| Raccord pneumatique 2 | G1/4 |
| Matériau joints d'étanchéité | NBR |
| Elément de réglage | Vis à tête fendue |
| Débit nominal normal dans le sens de l'étranglement (L2) | 475 |
| Pression de service sur la plage de température totale (BAR) | 0,2, 10 |
| Couple de serrage nominal (NM) | 5 |
| Tolérance du couple de serrage nominal | ± 10 % |
| Matériau du tourillon vissé | Alliage d'aluminium corroyé |
| Matériau vis de réglage | Laiton |
| Débit nominal normal dans le sens anti-retour (L2) | 325, 500 |
| Débit normal dans le sens de l'étranglement 6 -> 0 bar (L2) | 720 |
| Débit normal dans le sens anti-retour 6 -> 0 bar (L2) | 610, 760 |
| Matériau du raccord orientable | Zinc moulé sous pression, chromé |
| Classification maritime | Voir certificat |
| Matériau de la bague de démontage | POM |
| Classe de salle blanche | Classe 4 selon ISO 14644-1 |
| Série | GRLA |
| Type de produit | Limiteur de débit unidirectionnel |
