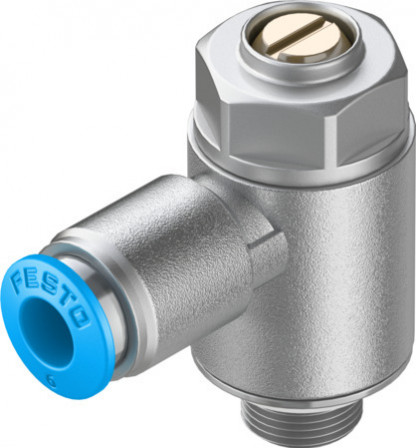

GRLA-1/8-QS-6-MF-D Limiteur de débit unidirectionnel

GRLA-1/8-QS-6-MF-D Limiteur de débit unidirectionnel FESTO 537075

Voir les documents Voir les détails techniques

Références

H2503400019

Web : A700-A121938

Fabricant : 537075

Documents

Description

Limiteur de débit unidirectionnel GRLA-1/8-QS-6-MF-D Limiteur de débit unidirectionnel GRLA-1/8-QS-6-MF-D Version métallique; Forme coudée; Fonction de réducteur anti-retour à l’échappement; Réducteur à réglage fin; Elément de réglage vis à fente; Filetage G1/8; Pour tuyau de Ø extérieur de 6 mm

Détails techniques

Température ambiante (GC)	-10, 60
Conformité PWIS	VDMA24364-B1/B2-L
Symbole	991452
Position de montage	indifférent
Mode de fixation	fileté, vissable
Fonction de distributeur	Fonction de limitation de débit unidirectionnelle
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:4:4]
Température du fluide (GC)	-10, 60
Note sur le matériau	Conforme à RoHS
Remarque sur le fluide d'exploitation/commande	Fonctionnement lubrifié possible (requis pour la suite du fonctionnement)
Raccord pneumatique 1	QS-6
Raccord pneumatique 2	G1/8
Température de stockage (GC)	-10, 40
Matériau joints d'étanchéité	NBR
Matériau de la vis creuse	Alliage d'aluminium corroyé, anodisé
Débit nominal normal dans le sens de l'étranglement (L2)	400
Pression de service sur la plage de température totale (BAR)	0,2, 10
Couple de serrage nominal (NM)	3
Tolérance du couple de serrage nominal	± 10 %
Matériau vis de réglage	Laiton
Débit nominal normal dans le sens anti-retour (L2)	290, 420
Débit normal dans le sens de l'étranglement 6 -> 0 bar (L2)	600
Débit normal dans le sens anti-retour 6 -> 0 bar (L2)	570, 680
Matériau du raccord orientable	Zinc moulé sous pression
Classification maritime	Voir certificat
Matériau de la bague de démontage	POM
Classe de salle blanche	Classe 4 selon ISO 14644-1
Série	GRLA
Type de produit	Limiteur de débit unidirectionnel
