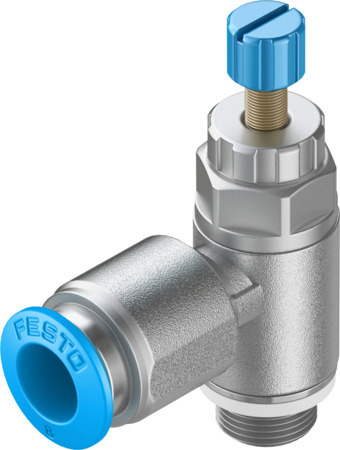

GRLA-1/8-QS-8-RS-D Limiteur de débit unidirectionnel FESTO 534337
Référence : 250340165
Référence web : A700-A075675
Référence fabricant : 534337
Référence web : A700-A075675
Référence fabricant : 534337
GRLA-1/8-QS-8-RS-D Limiteur de débit unidirectionnel
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Limiteur de débit unidirectionnel GRLA-1/8-QS-8-RS-D Limiteur de débit unidirectionnel GRLA-1/8-QS-8-RS-D Version métallique; Forme coudée; Fonction de réducteur anti-retour à l’échappement; Elément de réglage vis moletée; Filetage G1/8; Pour Ø extérieur de tuyau 8 mm
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Symbole | 991452 |
| Position de montage | indifférent |
| Mode de fixation | fileté, vissable |
| Fonction de distributeur | Fonction de limitation de débit unidirectionnelle |
| Pression de service (BAR) | 0.2, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -10, 60 |
| Note sur le matériau | Conforme à RoHS |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | QS-8 |
| Raccord pneumatique 2 | G1/8 |
| Température de stockage (GC) | -10, 40 |
| Matériau joints d'étanchéité | NBR |
| Elément de réglage | Vis moletée |
| Matériau de la vis creuse | Alliage d'aluminium corroyé, anodisé |
| Débit nominal normal dans le sens de l'étranglement (L2) | 215 |
| Pression de service sur la plage de température totale (BAR) | 0,2, 10 |
| Couple de serrage nominal (NM) | 3 |
| Matériau vis de réglage | Acier fortement allié inoxydable |
| Débit nominal normal dans le sens anti-retour (L2) | 175, 250 |
| Débit normal dans le sens de l'étranglement 6 -> 0 bar (L2) | 400 |
| Débit normal dans le sens anti-retour 6 -> 0 bar (L2) | 330, 410 |
| Matériau du raccord orientable | Zinc moulé sous pression |
| Classification maritime | Voir certificat |
| Matériau de la bague de démontage | POM |
| Classe de salle blanche | Classe 4 selon ISO 14644-1 |
| Matériau tête moletée | Alliage d'aluminium, anodisé |
| Série | GRLA |
| Type de produit | Limiteur de débit unidirectionnel |
