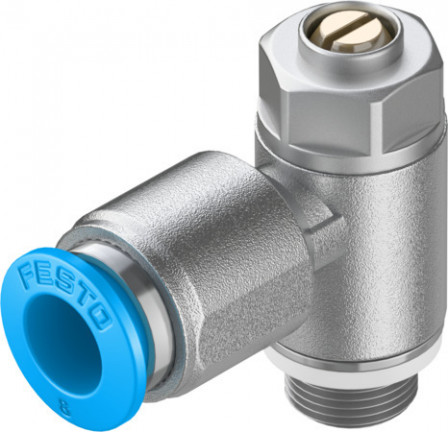

GRLZ-1/8-QS-8-D Limiteur de débit unidirectionnel

GRLZ-1/8-QS-8-D Limiteur de débit unidirectionnel FESTO 193159

Voir les documents Voir les détails techniques

Références

D2503400057

Web : A700-A167896

Fabricant : 193159

Documents

Description

Limiteur de débit unidirectionnel GRLZ-1/8-QS-8-D Limiteur de débit unidirectionnel GRLZ-1/8-QS-8-D Version métallique; Forme coudée; Fonction de réducteur à clapet anti-retour pour l'alimentation en air; Elément de réglage vis à fente; Filetage G1/8; Pour Ø extérieur de tuyau 8 mm

Détails techniques

Température ambiante (GC)	-10, 60
Conformité PWIS	VDMA24364-B1/B2-L
Symbole	991453
Position de montage	indifférent
Mode de fixation	vissable
Fonction de distributeur	Fonction de limiteur de débit unidirectionnel alimentation
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:4:4]
Température du fluide (GC)	-10, 60
Note sur le matériau	Conforme à RoHS
Remarque sur le fluide d'exploitation/commande	Fonctionnement lubrifié possible (requis pour la suite du fonctionnement)
Raccord pneumatique 1	QS-8
Raccord pneumatique 2	G1/8
Matériau joints d'étanchéité	NBR
Elément de réglage	Vis à tête fendue
Débit nominal normal dans le sens de l'étranglement (L2)	215
Pression de service sur la plage de température totale (BAR)	0,2, 10
Couple de serrage nominal (NM)	3
Tolérance du couple de serrage nominal	± 10 %
Matériau du tourillon vissé	Alliage d'aluminium corroyé
Matériau vis de réglage	Laiton
Débit nominal normal dans le sens anti-retour (L2)	175, 250
Débit normal dans le sens de l'étranglement 6 -> 0 bar (L2)	370
Débit normal dans le sens anti-retour 6 -> 0 bar (L2)	390, 470
Matériau du raccord orientable	Zinc moulé sous pression, chromé
Classification maritime	Voir certificat
Matériau de la bague de démontage	POM
Classe de salle blanche	Classe 4 selon ISO 14644-1
Série	GRLZ
Type de produit	Limiteur de débit unidirectionnel
