HPVS-10-10-A Séparateur FESTO 2095359
Référence web : A700-D074266
Référence fabricant : 2095359
Référence fabricant : 2095359

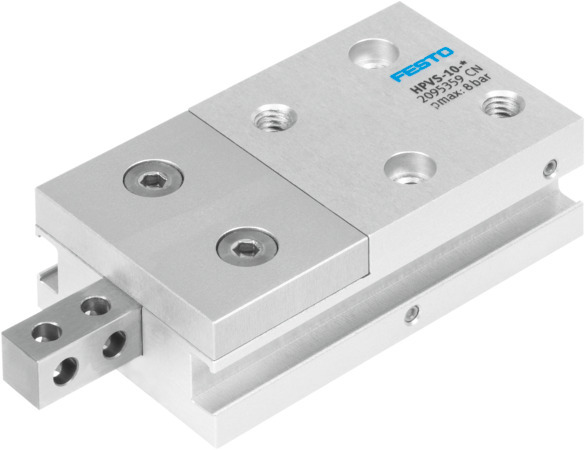

HPVS-10-10-A Séparateur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Détails techniques
| Degré de protection | IP40 |
| Température ambiante (GC) | 5, 60 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Alliage d’aluminium anodisé |
| Symbole | 991216 |
| Structure de construction | Tige de piston, anti-rotation |
| Position de montage | indifférent |
| Mode de fixation | Taraudage et douille de centrage, au choix :, avec trou débouchant et douille de centrage |
| Raccord pneumatique | M5 |
| Pression de service (BAR) | 3, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau joints d'étanchéité | NBR |
| Matériau du couvercle | Acier fortement allié |
| Course (MM) | 10 |
| Amortissement | Pas d'amortissement |
| Détection de position | pour capteurs de proximité |
| Précision de remplacement max. (MM) | 0,3 |
| Mode de fonctionnement | à double effet |
| Masse max. par doigt de pince externe (G) | 56 |
| Matériau tige de piston | Acier fortement allié |
| Couple de serrage max. | 1,2 Nm pour M3, 2,9 Nm pour M4 |
| Ø du piston | 10 mm |
| Sécurité anti-rotation/guidage | Guidage carré |
| Force théorique à 6 bar, avance (N) | 45 |
| Répétabilité (MM) | 0,05 |
| Force théorique sous 6 bar, recul (N) | 35 |
| Raccords alternatifs | M3 |
| Jeu des poussoirs Sx (MM) | 0,05 |
| Jeu des poussoirs Sz max. (MM) | 0,03 |
| Jeu max. d’équerres de mors de pince ax (DEG) | 0,12 |
| Jeu max. d’équerres de mors de pince ay (DEG) | 0,2 |
| Jeu max. d’équerres de mors de pince az (DEG) | 0,262 |
| Fixation du doigt externe | Trou débouchant |
| Distance minimale du produit en raison des capteurs de proximité (MM) | 30, 50 |
| Dépassement des capteurs de proximité (MM) | 14, 22 |
| Temps de sortie (MS) | 16 |
| 39df1db2b707ccff7a9d457c211af30f_MS | 0,03, 0,06 |
| 31588e234f77212e4026fad897de0d31_N | 75 |
| 989210bbbe1c2a098bd46e2c5e8952a9_NM | 3 |
| 38d838e0781196c7d17a9df8cd40554f_NM | 3 |
| 4138c76c8ea77d98a99993f0b6c45feb_NM | 3 |
| eb4dd8060a99b33f3fedf39f9c3ce486 | acier fortement allié |
| 7a6178e3fa8c64b04a70a140c3cc880a | Acier cémenté |
| Série | HPVS |
| Type de produit | Séparateur |
