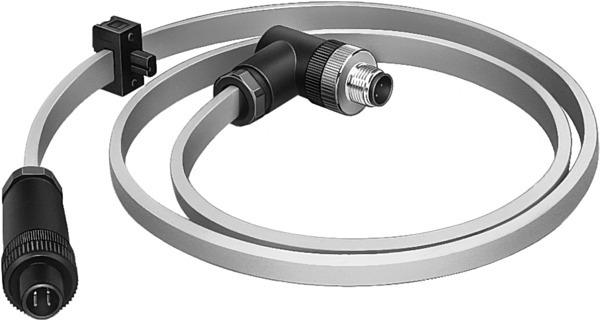

KASI-ADR Câble d'adressage FESTO 18960
Voir les documents
Voir les détails techniques
Références
Web : A700-A165168
Fabricant : 18960
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Degré de protection | IP20 |
| Température ambiante (GC) | -40, 85 |
| Conformité PWIS | VDMA24364-B2-L |
| Marquage CE (voir la déclaration de conformité) | Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS |
| Structure de construction | Répartiteur en T avec câble des deux côtés |
| Note sur le matériau | Conforme à RoHS |
| Plage de tension de service CC (V) | 0, 48 |
| Plage de tension de service CA (V) | 0, 48 |
| Intensité maximale admissible à 40 °C (A) | 3 |
| Résistance à la tension de choc (KV) | 0,5 |
| Degré d'encrassement | 2 |
| Couleur du boîtier | noir |
| Raccord électrique 1, connectique | AS-Interface |
| Matériau de gaine du câble | Mélange de caoutchouc |
| Protocole | AS-Interface |
| Désignation du câble | sans porte-étiquette |
| Raccord électrique 1, fonction | Côté appareils de terrain |
| Raccord électrique 1, conception | carrée |
| Raccord électrique 1, type de raccord | Connecteur femelle |
| Raccord électrique 1, départ de câble | coudé |
| Raccord électrique 1, nombre de pôles/fils | 2 |
| Raccord électrique 1, pôles/fils connectés | 2 |
| Raccord électrique 1, schéma de câblage | 995700 |
| Raccord électrique 2, fonction | Côté appareils de terrain |
| Raccord électrique 2, type de connexion | Connecteur femelle |
| Raccord électrique 2, technologie de raccordement | M12x1 codage A selon EN 61076-2-101 |
| Raccord électrique 2, nombre de pôles/fils | 4 |
| Raccord électrique 2, pôles/fils connectés | 2 |
| Caractéristiques des câbles | Standard |
| Composition du câble | 2 x 1,5 mm² |
| Section nominale du fil (I2) | 1,5 |
| Note sur le degré de protection | à l'état monté |
| Température ambiante en cas de pose mobile du câble (GC) | -25, 80 |
| Couleur de gaine de câble | Jaune |
| Raccord électrique 2, conception | Ronde |
| Raccord électrique 2, départ de câble | Droite |
| Raccord électrique 2, schéma de câblage | 995614 |
| Raccord électrique 1, type de fixation | Enfiché |
| Conditions d'essai de câble | Conditions de test sur demande |
| Fonctions supplémentaires | Connexion de l'appareil de programmation à un composant AS-Interface via un câble plat AS-I. |
| Raccord électrique 2, type de fixation | Enfiché |
| Type de répartiteur | 2 en 1 |
| Raccord électrique 3, fonction | Côté commande |
| 033c9f384a676349efa5888b2441edd5 | ronde |
| Raccord électrique 3, type de raccord | Connecteur mâle |
| 375ae50ebdc6e5800d7dae248fa1ba77 | Coudé |
| Raccord électrique 3, technologie de raccordement | M12x1 codage A selon EN 61076-2-101 |
| Raccord électrique 3, nombre de pôles/fils | 4 |
| Raccord électrique 3, pôles/fils connectés | 2 |
| 524da84fb89f2f0eff5c3845e08522f5 | Enfiché |
| ecf4d0f23f1ed7df46989c27ee7c98ed | 995746 |
| Longueur de câble 1 (M) | 2.4 |
| Longueur de câble 2 (M) | 0.1 |
| Série | KASI |
| Type de produit | Câble d'adressage |
