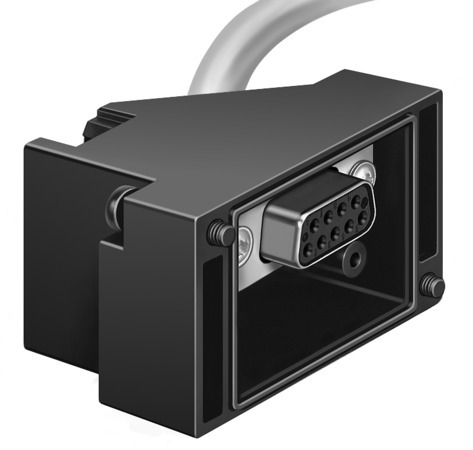

KMP3-9P-08-10 Câble de raccordement|conduite de raccordement FESTO 18579
Référence web : A700-A371734
Référence fabricant : 18579
Référence fabricant : 18579
KMP3-9P-08-10 Câble de raccordement|conduite de raccordement
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Câble de raccordement|conduite de raccordement KMP3-9P-08-10 Câble de raccordement|conduite de raccordement KMP3-9P-08-10 Connecteur femelle Sub-D (capot pour CPV); Coudé; 9 pôles/fils; Câble PVC; Standard; 10 m; 0,34 mm²; Extrémité nue; 10 pôles/fils; IP65
Documentations techniques
Fiches technique
Détails techniques
| Tension de service nominale CC (V) | 24 |
| Degré de protection | IP65 |
| Température ambiante (GC) | -25, 70 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | PA |
| Marquage CE (voir la déclaration de conformité) | Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS |
| Note sur le matériau | Conforme à RoHS |
| Température de stockage (GC) | -25, 75 |
| Matériau joints d'étanchéité | NBR |
| Selon la norme | DIN 41652 |
| Plage de tension de service CC (V) | 0, 30 |
| Intensité maximale admissible à 40 °C (A) | 3 |
| Résistance à la tension de choc (KV) | 1 |
| Degré d'encrassement | 3 |
| Matériau des contacts à fiche | Alliage de cuivre doré |
| Raccord électrique 1, connectique | Sub-D |
| Longueur de câble (M) | 10 |
| Matériau de gaine du câble | PVC |
| Diamètre de câble (MM) | 7.15 |
| Désignation du câble | avec accessoires |
| Raccord électrique 1, fonction | Côté appareils de terrain |
| Raccord électrique 1, conception | carrée |
| Raccord électrique 1, type de raccord | Connecteur femelle |
| Raccord électrique 1, départ de câble | coudé |
| Raccord électrique 1, nombre de pôles/fils | 9 |
| Raccord électrique 1, pôles/fils connectés | 9 |
| Raccord électrique 1, schéma de câblage | 995638 |
| Raccord électrique 2, fonction | Côté commande |
| Raccord électrique 2, type de connexion | Câble |
| Raccord électrique 2, technologie de raccordement | extrémité nue |
| Raccord électrique 2, nombre de pôles/fils | 10 |
| Raccord électrique 2, pôles/fils connectés | 9 |
| Caractéristiques des câbles | Standard |
| Rayon de courbure, câblage mobile (MM) | 75 |
| Composition du câble | 10 x 0,34 mm² |
| Section nominale du fil (I2) | 0,34 |
| Extrémités de fils | Coupure franche |
| Note sur le degré de protection | à l'état monté |
| Température ambiante en cas de pose mobile du câble (GC) | -5, 70 |
| Couleur de gaine de câble | Gris |
| Raccord électrique 1, type de fixation | 2x vis M3 |
| Conditions d'essai de câble | Conditions de test sur demande |
| Tolérance diamètre de câble | ± 0,3 mm |
| Fréquence de raccordement | 50 |
| Rayon de courbure, câblage fixe (MM) | >= 30 mm |
| Série | KMP3 |
| Type de produit | Câble de connexion |
