KD3-1/8-A-R Coupleur rapide FESTO 531659
Référence : H2503100215
Référence web : A700-A323309
Référence fabricant : 531659
Référence web : A700-A323309
Référence fabricant : 531659

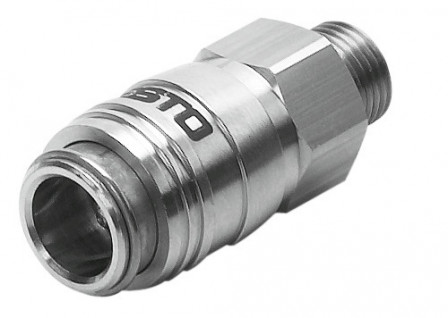

KD3-1/8-A-R Coupleur rapide
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Coupleur rapide KD3-1/8-A-R auto-obturant avec clapet anti-retour Diamètre nominal=5 mm, Pression de service plage de température complète=-0,95 - 12 bar, Fluide de service=Air comprimé selon ISO8573-1:2010 [7:-:-], Note sur le fluide de commande et de pilotage=Fonctionnement avec lubrification possible, Classe de résistance à la corrosion KBK=1 - Faibles effets de corrosion
Détails techniques
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Laiton |
| Diamètre nominal (MM) | 5 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible |
| Raccord pneumatique 1 | Filetage G1/8 |
| Matériau joints d'étanchéité | NBR |
| Pression de service sur la plage de température totale (PSI) | -0,095, -0,95, -13,775, 1,2, 12, 174 |
| Couple de serrage nominal (NM) | 5 |
| Tolérance du couple de serrage nominal | ± 15 % |
| Matériau du joint fileté | PA66-GF30/TPE-U |
| Matériau ressort | acier inoxydable fortement allié |
| Matériau pièce taraudée | Laiton |
| Matériau de bille | Acier inoxydable fortement allié |
| Matériau du corps de distributeur | Laiton |
| Matériau de la douille de déverrouillage | Laiton nickelé |
| Matériau du circlip | Acier inoxydable fortement allié |
| Série | KD3 |
| Type de produit | Coupleur rapide |
