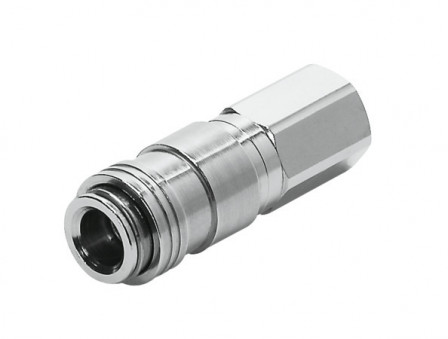

KD2-M5-I Coupleur rapide FESTO 531620
Voir les documents
Voir les détails techniques
Références
G2501000140
Web : A700-A227730
Fabricant : 531620
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Coupleur rapide KD2-M5-I auto-obturant Diamètre nominal=2,7 mm, Pression de service plage de température complète=-0,95 - 12 bar, Débit nominal normal=135 l/min, Fluide de service=Air comprimé selon ISO8573-1:2010 [7:-:-], Note sur le fluide de commande et de pilotage=Fonctionnement avec lubrification possible
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Laiton nickelé |
| Diamètre nominal (MM) | 2.7 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 84, 135 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible |
| Raccord pneumatique 1 | Taraudage M5 |
| Matériau joints d'étanchéité | NBR |
| Pression de service sur la plage de température totale (PSI) | -0,095, -0,95, -13,775, 1,2, 12, 174 |
| Couple de serrage nominal (NM) | 0.85 |
| Tolérance du couple de serrage nominal | ± 15 % |
| Débit nominal normalisé selon ISO 8778 (L2) | 146,3, 91,1 |
| Matériau ressort | acier inoxydable fortement allié |
| Matériau pièce taraudée | Laiton, nickelé |
| Matériau de bille | Acier inoxydable fortement allié |
| Matériau du corps de distributeur | Laiton |
| Matériau de la douille de déverrouillage | Laiton nickelé |
| Matériau du circlip | Acier inoxydable fortement allié |
| Série | KD2 |
| Type de produit | Coupleur rapide |
