MCH-3-1/2 Électrodistributeur FESTO 9981
Référence : B2501000013
Référence web : A700-A126106
Référence fabricant : 9981
Référence web : A700-A126106
Référence fabricant : 9981

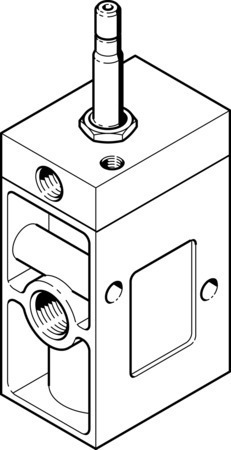

MCH-3-1/2 Électrodistributeur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Détails techniques
| Degré de protection | IP65 |
| Poids du produit (g) | 1115 |
| Conception | Siège plat |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | au choix :, sur barrette de raccordement, à trou débouchant |
| Diamètre nominal (MM) | 14 |
| Fonction de distributeur | 3/2 monostable, fermé |
| Sens d'écoulement | irréversible |
| Pression de service (BAR) | 1.5, 10 |
| Fonction d'échappement | réglable |
| Type de rappel | Ressort mécanique |
| Type de commande | piloté |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (°C) | -10, 60 |
| Température ambiante (°C) | -5, 40 |
| Note sur la matière | Conforme RoHS |
| Classe de résistance à la corrosion KBK | 1 - Faibles effets de corrosion |
| Débit nominal normal (l/min) | 3700 |
| Note sur le fluide de commande et de pilotage | Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur) |
| Raccord pneumatique 1 | G1/2 |
| Raccord pneumatique 2 | G1/2 |
| Raccord pneumatique 3 | G1/2 |
| Largeur (MM) | 52 |
| Chevauchement | recouvrement négatif |
| Temps de commutation Arrêt (ms) | 54 |
| Temps de commutation Marche (ms) | 22 |
| Température de stockage (°C) | -20, 60 |
| Matériau joints | NBR |
| Matériau corps | Aluminium moulé sous pression |
| Dimension modulaire (MM) | 69 |
| Commande manuelle auxiliaire | bistable |
| Valeur b | 0.3 |
| Impulsion de test positif max. avec signal 0 (µs) | 2200 |
| Impulsion de test négatif max. avec signal 1 (µs) | 3700 |
| Caractéristiques de bobine | Voir bobines, à commander séparément |
| Série | MCH |
| Type de produit | électrodistributeur |
