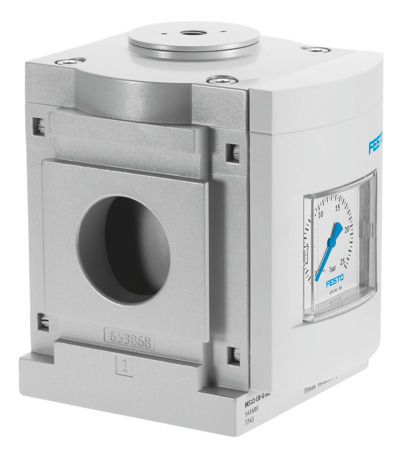

MS12-LR-G-PO Manodétendeur FESTO 541680
Référence web : A700-D091283
Référence fabricant : 541680
Référence fabricant : 541680
MS12-LR-G-PO Manodétendeur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Manodétendeur MS12-LR-G-PO Pour régulation de pression dans des circuits pneumatiques. Taille=12, Série=MS, Position de montage=indifférent, Conception=Détendeur à membrane, Fonction de détendeur=(* Pression de sortie constante, * à compensation de pression primaire, * avec échappement secondaire, * à reflux)
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium moulé sous pression |
| Symbole | 991900 |
| Structure de construction | Régulateur à membrane |
| Position de montage | indifférent |
| Mode de fixation | Pose de conduites, au choix :, avec équerre-support |
| Pression de service (BAR) | 0.8, 21 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4], Gaz inertes |
| Température du fluide (GC) | -10, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 13000, 22000 |
| Raccord pneumatique 1 | Embase |
| Raccord pneumatique 2 | Embase |
| Température de stockage (GC) | -10, 60 |
| Raccord d’air de pilotage 12 | G1/4 |
| Matériau joints d'étanchéité | NBR |
| Taille | 12 |
| Matériau diaphragme | NBR |
| Série | MS |
| Matériau ressort | Acier à ressort |
| Matériau de l'obturateur | PA |
| Fonction du régulateur | Avec reflux, Pression de sortie constante, avec compensation de la pression d'alimentation, avec échappement secondaire |
| Plage de réglage de pression (BAR) | 0.5, 16 |
| Indicateur de pression | avec manomètre |
| Hystérésis max. de pression (PSI) | 0,04, 0,4, 5,8 |
| Matériau du couvercle inférieur | Alliage d'aluminium corroyé |
| Débit d'échappement secondaire (L2) | 600 |
| Matériau du poussoir du distributeur | Acier inoxydable fortement allié, Alliage d'aluminium corroyé, NBR |
| Série | MS12 |
| Type de produit | Manodétendeur |
