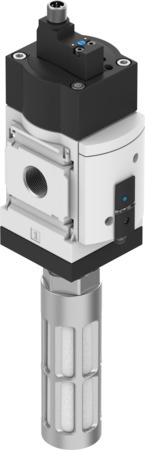

MS6-SV-1/2-C-10V24P-S-AD7 Distributeur de mise en pression et d'échappement FESTO 611243
Voir les documents
Voir les détails techniques
Références
F2501000272
Web : A700-D091825
Fabricant : 611243
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Raccord électrique | 4 pôles, selon IEC 61076-2-101 |
| Fluctuations de tension admissibles | +/- 10 % |
| Degré de protection | IP65, avec connecteur femelle |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium moulé sous pression |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM, Selon la directive européenne RoHS, Selon la directive européenne relative aux machines |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM, selon les prescriptions UK pour les machines |
| Symbole | 995813 |
| Structure de construction | Vanne de piston |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | souple |
| Position de montage | Indifférente |
| Mode de fixation | Au choix :, Avec accessoires, Montage sur tuyauterie |
| Fonction de distributeur | 3/2 monostable fermé, Fonction de mise sous pression |
| Fonction d’échappement | sans étranglement |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | piloté |
| Pression de service (BAR) | 0,3, 1, 3, 10 |
| Fluide de service | Air comprimé selon ISO 8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 5700 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | G1/2 |
| Raccord pneumatique 2 | G1/2 |
| Raccord pneumatique 3 | G3/4 |
| Alimentation en air de pilotage | interne |
| Chevauchement | recouvrement positif |
| Temps de commutation désactivé (MS) | 65 |
| Temps de commutation activé (MS) | 370 |
| Matériau joints d'étanchéité | NBR |
| Dimension modulaire (MM) | 62 |
| Commande manuelle auxiliaire | Sur l'électrodistributeur de pilotage : monostable, bistable, sur le distributeur de mise en pression et d'échappement rapide : bistable, à réarmement automatique |
| Valeur b | 0,4 |
| Valeur C (LSB) | 23,2 |
| Caractéristiques de bobine | 24 V CC : 1,8 W |
| Note concernant la dynamisation forcée | Fréquence de commutation minimale 1/mois |
| Facteur de marche | 100% |
| Taille | 6 |
| Aptitude alimentaire | voir Informations complémentaires sur les matériaux |
| Matériau tige de piston | Acier inoxydable fortement allié |
| Série | MS |
| Fonction de sécurité | Mise à l’échappement, Prévention d'une mise en marche intempestive (mise sous pression) |
| Niveau de performance (PL) | Mise à l'échappement/Catégorie 1, niveau de performance PL c, Prévention d'une mise en marche intempestive (mise sous pression)/catégorie 1, niveau de performance PL c |
| Résistance aux vibrations | Contrôle d'utilisation mobile avec degré de sévérité 2 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de choc avec degré de sévérité 2 selon FN 942017-5 et EN 60068-2-27 |
| Indicateur de pression | avec capteur de pression à témoin de commutation |
| Débit normal, échappement 6 -> 0 bar (L2) | 7600 |
| Série | MS6 |
Sur commande
