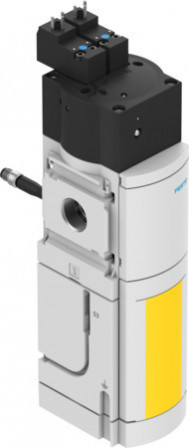

MS6-SV-1/2-D-10V24-2M8 Distributeur de mise en pression et d'échappement FESTO 8038489
Voir les documents
Voir les détails techniques
Références
C2501000885
Web : A700-A605758
Fabricant : 8038489
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Raccord électrique | 2 pôles, 2x connecteur mâle, Forme C, selon EN 175301-803 |
| Tension de service nominale CC (V) | 24 |
| Fluctuations de tension admissibles | +10 % / -15 % |
| Degré de protection | IP65, avec connecteur femelle |
| Température ambiante (GC) | -10, 50 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium moulé sous pression |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM, Selon la directive européenne RoHS, Selon la directive européenne relative aux machines |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM, selon les prescriptions UK pour les machines |
| Symbole | 995704 |
| Structure de construction | Clapet |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | Pose de conduites, au choix :, avec accessoires |
| Fonction de distributeur | 3/2 monostable, fermé, Fonction de mise sous pression |
| Fonction d’échappement | sans étranglement |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | piloté |
| Pression de service (BAR) | 3.5, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -10, 50 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 4300 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | G1/2 |
| Raccord pneumatique 2 | G1/2 |
| Raccord pneumatique 3 | G1 |
| Alimentation en air de pilotage | interne |
| Chevauchement | recouvrement négatif |
| Temps de commutation désactivé (MS) | 40 |
| Temps de commutation activé (MS) | 130 |
| Température de stockage (GC) | -10, 50 |
| Matériau joints d'étanchéité | NBR |
| Dimension modulaire (MM) | 62 |
| Commande manuelle auxiliaire | pas de |
| Valeur b | 0.21 |
| Fréquence de commutation max. (HZ) | 1 |
| Certification | RCM Mark |
| Valeur C (LSB) | 19,3 |
| Caractéristiques de bobine | 24 V DC : 1,8 W |
| Conforme à la norme | DIN EN ISO 13849-1, DIN EN ISO 13849-2 |
| Note concernant la dynamisation forcée | Fréquence de commutation minimale 1/mois |
| Facteur de marche | 100% |
| Taille | 6 |
| Matériau tige de piston | Acier fortement allié inoxydable |
| Série | MS |
| Marquage KC | KC-CEM |
| Fonction de sécurité | Echappement, Prévention d'une mise en marche intempestive (mise sous pression) |
| Niveau d'intégrité de sécurité (SIL) | Echappement / SIL 3, Prévention d'une mise en marche intempestive (mise sous pression)/SIL 3 |
| Niveau de performance (PL) | Echappement/catégorie 3, Niveau de performance PL d, Prévention d'une mise en marche intempestive (mise sous pression)/catégorie 3, Niveau de performance PL d |
| Résistance aux vibrations | Test d'application de transport au niveau de sévérité 2 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de chocs avec degré de sévérité 2 selon FN 942017-5 et EN 60068-2-27 |
| Témoin d'état du signal | LED, Sorties de commutation |
| Débit normal, échappement 6 -> 0 bar (L2) | 9000 |
| Principe de détection de position | Principe du piston magnétique |
| 516afb86a7d0fbcc16f61edbf16ae4fc | 2x câble avec connecteur, 3 pôles, M8, Raccord orientable |
| Série | MS6 |
