NEBC-A1W3-K-0.3-N-M12G5 Câble de liaison FESTO 549294
Référence web : A700-D084315
Référence fabricant : 549294
Référence fabricant : 549294

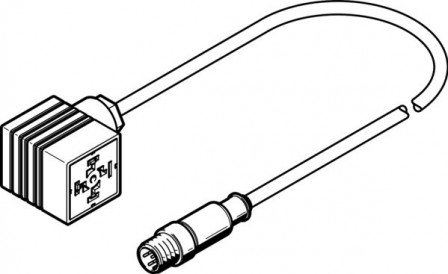

NEBC-A1W3-K-0.3-N-M12G5 Câble de liaison
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Câble de liaison NEBC-A1W3-K-0.3-N-M12G5 Câble de liaison NEBC-A1W3-K-0.3-N-M12G5 Connecteur femelle, forme A; Coudé; 3 pôles/fils; Câble PVC, TPE-U(PUR); Standard; 0,3 m; Connecteur mâle M12 (codage A); Droit; 5 pôles/fils; IP65
Détails techniques
| Raccord électrique | 5 pôles, Connecteur mâle droit, M12x1, forme carrée/coudée |
| Degré de protection | IP65 |
| Température ambiante (GC) | -25, 80 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | PA, TPE-U(PUR) |
| Marquage CE (voir la déclaration de conformité) | Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 0 - Aucun effet de corrosion |
| Selon la norme | EN 61076-2-101 |
| Plage de tension de service CC (V) | 0, 60 |
| Plage de tension de service CA (V) | 0, 60 |
| Intensité maximale admissible à 40 °C (A) | 4 |
| Résistance à la tension de choc (KV) | 1,5 |
| Diamètre de câble autorisé (MM) | 5,7, 6,1 |
| Degré d'encrassement | 3 |
| Couleur du boîtier | noir |
| Raccord électrique 1, connectique | Plan de pose type A, selon EN 175301-803 |
| Longueur de câble (M) | 0.3 |
| Matériau de gaine du câble | PVC, TPE-U(PUR) |
| Diamètre de câble (MM) | 5.9 |
| Désignation du câble | sans porte-étiquette |
| Raccord électrique 1, fonction | Côté appareils de terrain |
| Raccord électrique 1, conception | carrée |
| Raccord électrique 1, type de raccord | Connecteur femelle |
| Raccord électrique 1, départ de câble | coudé |
| Raccord électrique 1, nombre de pôles/fils | 3 |
| Raccord électrique 1, pôles/fils connectés | 3 |
| Raccord électrique 1, schéma de câblage | 995617 |
| Raccord électrique 2, fonction | Côté commande |
| Raccord électrique 2, type de connexion | Connecteur mâle |
| Raccord électrique 2, technologie de raccordement | M12x1 codage A selon EN 61076-2-101 |
| Raccord électrique 2, nombre de pôles/fils | 5 |
| Raccord électrique 2, pôles/fils connectés | 4 |
| Blindage | oui |
| Caractéristiques des câbles | Standard |
| Composition du câble | 4 x 0,34 mm² |
| Section nominale du fil (I2) | 0,34 |
| Note sur le degré de protection | à l'état monté |
| Température ambiante en cas de pose mobile du câble (GC) | -5, 70 |
| Couleur de gaine de câble | Gris |
| Matériau de gaine isolante | PVC |
| Raccord électrique 2, conception | Ronde |
| Raccord électrique 2, départ de câble | Droite |
| Raccord électrique 2, schéma de câblage | 997355 |
| Raccord électrique 1, type de fixation | Vis centrale M3 |
| Raccordement du câble de protection | Disponible |
| Conditions d'essai de câble | Conditions de test sur demande |
| Rayon de courbure min. du câble (MM) | 90 |
| Rayon de courbure, câblage fixe (MM) | 90 |
| Type de produit | Câble de liaison |
| Série | NEBC |
