NEBC-LE4-ES-5-D12G4-ET Câble de liaison FESTO 8040456
Référence web : A700-D076653
Référence fabricant : 8040456
Référence fabricant : 8040456

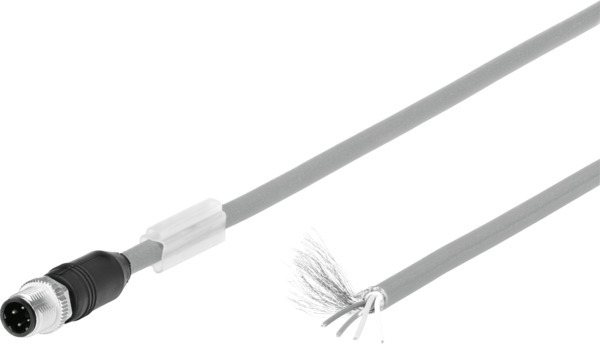

NEBC-LE4-ES-5-D12G4-ET Câble de liaison
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Câble de liaison NEBC-LE4-ES-5-D12G4-ET Câble de liaison NEBC-LE4-ES-5-D12G4-ET Connecteur mâle M12 (codage D); 4 pôles/fils; Câble TPE-U(PUR); Compatibilité avec la chaîne porte-câbles; Blindé; 5 m; Avec porte-étiquette; Extrémité nue; 4 pôles/fils; Ethernet; IP65/IP67
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP65, IP67 |
| Température ambiante (GC) | -25, 80 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | TPE-U(PUR) |
| Marquage CE (voir la déclaration de conformité) | Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Température de stockage (GC) | -25, 80 |
| Certification | c UL us - Listed (OL) |
| Plage de tension de service CC (V) | 0, 30 |
| Plage de tension de service CA (V) | 0, 30 |
| Intensité maximale admissible à 40 °C (A) | 4 |
| Résistance à la tension de choc (KV) | 0,8 |
| Caractéristiques de transmission | Selon catégorie 5, EN 50173, classe D, Selon catégorie 5, ISO/CEI 11801, classe D |
| Degré d'encrassement | 3 |
| Matériau des contacts à fiche | Doré, Laiton |
| Couleur du boîtier | noir |
| Certificat de l'organisme d'émission | UL E474609 |
| Raccord électrique 1, connectique | extrémité nue |
| Longueur de câble (M) | 5 |
| Matériau de gaine du câble | TPE-U(PUR) |
| Diamètre de câble (MM) | 6.7 |
| Désignation du câble | avec porte-étiquette |
| Raccord électrique 1, fonction | Côté appareils de terrain |
| Raccord électrique 1, type de raccord | Câble |
| Raccord électrique 1, départ de câble | droit |
| Raccord électrique 1, nombre de pôles/fils | 4 |
| Raccord électrique 1, pôles/fils connectés | 4 |
| Raccord électrique 2, fonction | Côté commande |
| Raccord électrique 2, type de connexion | Connecteur mâle |
| Raccord électrique 2, technologie de raccordement | M12x1, codage D selon EN 61076-2-101 |
| Raccord électrique 2, nombre de pôles/fils | 4 |
| Raccord électrique 2, pôles/fils connectés | 4 |
| Blindage | oui |
| Caractéristiques des câbles | compatible avec la chaîne porte-câbles |
| Rayon de courbure, câblage mobile (MM) | 100 |
| Composition du câble | 4 x 0,34 mm² |
| Section nominale du fil | 0,34, AWG22 |
| Extrémités de fils | Coupure franche, Gaine retirée |
| Température ambiante en cas de pose mobile du câble (GC) | -20, 60 |
| Couleur de gaine de câble | vert |
| Matériau de gaine isolante | PE |
| Raccord électrique 2, conception | Ronde |
| Raccord électrique 2, départ de câble | Droite |
| Raccord électrique 2, schéma de câblage | 995612 |
| Conditions d'essai de câble | Chaîne porte-câble : > 2 millions de cycles, rayon de courbure 100 mm, Conditions de test sur demande, Résistance à la torsion : selon la norme Festo |
| Tolérance diamètre de câble | ± 0,3 mm |
| Matériau de verrouillage à vis | Zinc moulé sous pression, nickelé |
| Matériau de douille filetée | Zinc moulé sous pression |
| Fréquence de raccordement | 50 |
| Raccord électrique 2, type de fixation | Verrouillage à vis, surplat 13 à six pans et moletage longitudinal |
| Propriétés particulières | Résistant à l’huile |
| Rayon de courbure, câblage fixe (MM) | 40 |
| Spécification du câble Ethernet | Type : CAT.5 |
| Note concernant la résistance aux tensions de choc | En raison du blindage, un courant de fuite jusqu'à 20 mA est autorisé. |
| Série | NEBC |
| Type de produit | Câble de liaison |
