NEBC-M8G4-ES-2.5-N-SB-S1G9-RS2-S7 Câble de liaison FESTO 8086524
Référence web : A700-D076657
Référence fabricant : 8086524
Référence fabricant : 8086524

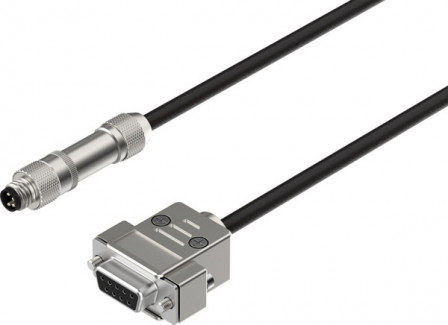

NEBC-M8G4-ES-2.5-N-SB-S1G9-RS2-S7 Câble de liaison
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Tension de service nominale CC (V) | 24 |
| Degré de protection | IP67 |
| Température ambiante (GC) | 0, 50 |
| Conformité PWIS | VDMA24364-Zone III |
| Marquage CE (voir la déclaration de conformité) | Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS |
| Position de montage | indifférent |
| Note sur le matériau | Conforme à RoHS |
| Plage de tension de service CC (V) | 0, 24 |
| Intensité maximale admissible à 40 °C (A) | 4 |
| Résistance à la tension de choc (KV) | 1,5 |
| Degré d'encrassement | 2 |
| Raccord électrique 1, connectique | M8x1 codage A selon EN 61076-2-104 |
| Longueur de câble (M) | 2.5 |
| Matériau de gaine du câble | TPE-U(PUR) |
| Protocole | RS232 |
| Diamètre de câble (MM) | 4.6 |
| Désignation du câble | avec accessoires |
| Raccord électrique 1, fonction | Côté appareils de terrain |
| Raccord électrique 1, conception | ronde |
| Raccord électrique 1, type de raccord | Connecteur mâle |
| Raccord électrique 1, départ de câble | droit |
| Raccord électrique 1, nombre de pôles/fils | 4 |
| Raccord électrique 1, pôles/fils connectés | 3 |
| Raccord électrique 1, schéma de câblage | 995708 |
| Raccord électrique 2, fonction | Côté commande |
| Raccord électrique 2, type de connexion | Connecteur femelle |
| Raccord électrique 2, technologie de raccordement | Sub-D |
| Raccord électrique 2, nombre de pôles/fils | 9 |
| Raccord électrique 2, pôles/fils connectés | 8 |
| Blindage | oui |
| Caractéristiques des câbles | compatible avec la chaîne porte-câbles |
| Rayon de courbure, câblage mobile (MM) | >= 47 mm |
| Composition du câble | 3 x 0,34 mm² |
| Section nominale du fil (I2) | 0,34 |
| Note sur le degré de protection | IP20 pour connecteur femelle Sub-D, à l'état monté |
| Température ambiante en cas de pose mobile du câble (GC) | 0, 50 |
| Couleur de gaine de câble | Noir |
| Raccord électrique 2, conception | Carrée |
| Raccord électrique 2, départ de câble | Droite |
| Raccord électrique 2, schéma de câblage | 995638 |
| Raccord électrique 1, type de fixation | Verrouillage par vis |
| Conditions d'essai de câble | Conditions de test sur demande |
| Tolérance diamètre de câble | ± 0,1 mm |
| Raccord électrique 2, type de fixation | 2x vis 4-40 UNC |
| Rayon de courbure, câblage fixe (MM) | >= 24 mm |
| Type de produit | Câble de liaison |
| Série | NEBC |
