NEBM-M40G15-EH-15-Q11N-R3LEG14 Câble moteur FESTO 5251399
Référence web : A700-D459691
Référence fabricant : 5251399
Référence fabricant : 5251399

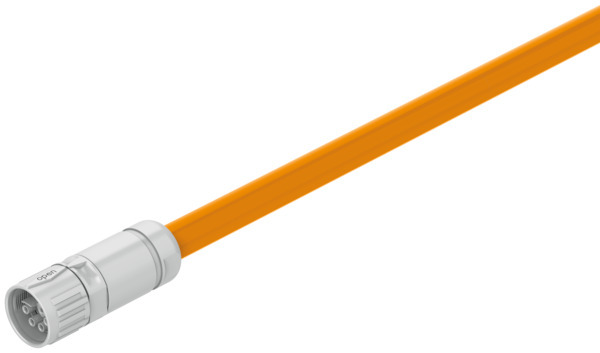

NEBM-M40G15-EH-15-Q11N-R3LEG14 Câble moteur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP67 |
| Température ambiante (GC) | -40, 90 |
| Conformité PWIS | VDMA24364-B2-L |
| Marquage CE (voir la déclaration de conformité) | Selon la directive européenne RoHS, Selon la directive européenne relative aux basses tensions |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour les équipements électriques |
| Note sur le matériau | Conforme à RoHS, Exempt de composants halogénés |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Selon la norme | EN 61984 |
| Plage de tension de service CC (V) | 0, 850 |
| Plage de tension de service CA (V) | 0, 630 |
| Intensité maximale admissible à 40 °C (A) | 31,9 |
| Résistance à la tension de choc (KV) | 6 |
| Degré d'encrassement | 3 |
| Raccord électrique 1, connectique | M40x 1 |
| Longueur de câble (M) | 15 |
| Matériau de gaine du câble | TPE-U(PUR) |
| Diamètre de câble (MM) | 16,4 |
| Désignation du câble | sans porte-étiquette |
| Raccord électrique 1, fonction | Côté appareils de terrain |
| Raccord électrique 1, conception | ronde |
| Raccord électrique 1, type de raccord | Connecteur femelle hybride |
| Raccord électrique 1, départ de câble | droit |
| Raccord électrique 1, nombre de pôles/fils | 15 |
| Raccord électrique 1, pôles/fils connectés | 12 |
| Raccord électrique 1, schéma de câblage | 997393 |
| Raccord électrique 2, fonction | Côté commande |
| Raccord électrique 2, type de connexion | Connecteur mâle et câble |
| Raccord électrique 2, technologie de raccordement | RJ45 et extrémité nue |
| Raccord électrique 2, nombre de pôles/fils | 14 |
| Raccord électrique 2, pôles/fils connectés | 12 |
| Caractéristiques des câbles | compatible avec la chaîne porte-câbles |
| Rayon de courbure, câblage mobile (MM) | 123 |
| Composition du câble | 4 x 4 mm² + 1 x (2 x 1,5 mm²) + 1 x (2 x 0,24 mm² + 2 x 2 x 0,15 mm²) |
| Extrémités de fils | Cosse |
| Note sur le degré de protection | En fonction du bloc de connexion |
| Température ambiante en cas de pose mobile du câble (GC) | -25, 80 |
| Couleur de gaine de câble | Gris |
| Matériau de gaine isolante | PP |
| Raccord électrique 2, départ de câble | Droite |
| Raccord électrique 1, type de fixation | Verrouillage par enclenchement |
| Conditions d'essai de câble | Conditions de test sur demande |
| Tolérance diamètre de câble | ± 0,3 mm |
| Rayon de courbure, câblage fixe (MM) | 65,6 |
| Série | NEBM |
