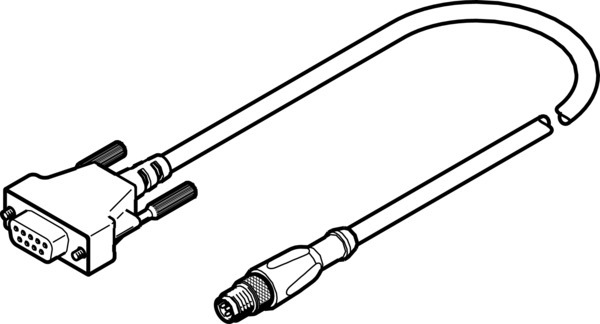

FBA-CO-SUB-9-M12 Adaptateur de bus de terrain FESTO 540324
Voir les documents
Voir les détails techniques
Références
Web : A700-D083313
Fabricant : 540324
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Adaptateur de bus de terrain FBA-CO-SUB-9-M12 pour le raccordement à CANopen ou DeviceNet. Protocole=(* CANopen, * DeviceNet), Connexion électrique 1, fonction=Côté appareils de terrain, Connexion électrique 1, modèle=en angle, Connexion électrique 1, type de connexion=Connecteur femelle, Connexion électrique 1, départ de câble=Droit
| Tension de service nominale CC (V) | 24 |
| Degré de protection | IP67 |
| Température ambiante (GC) | -5, 50 |
| Conformité PWIS | VDMA24364-Zone III |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 0 - Aucun effet de corrosion |
| Raccord électrique 1, connectique | Sub-D |
| Longueur de câble (M) | 0.1 |
| Matériau de gaine du câble | TPE-U(PUR) |
| Protocole | CANopen, DeviceNet |
| Diamètre de câble (MM) | 6.3 |
| Raccord électrique 1, fonction | Côté appareils de terrain |
| Raccord électrique 1, conception | carrée |
| Raccord électrique 1, type de raccord | Connecteur femelle |
| Raccord électrique 1, départ de câble | droit |
| Raccord électrique 1, nombre de pôles/fils | 9 |
| Raccord électrique 1, pôles/fils connectés | 6 |
| Raccord électrique 1, schéma de câblage | 995638 |
| Raccord électrique 2, fonction | Côté commande |
| Raccord électrique 2, type de connexion | Connecteur mâle |
| Raccord électrique 2, technologie de raccordement | M12x1 codage A selon EN 61076-2-101 |
| Raccord électrique 2, nombre de pôles/fils | 5 |
| Raccord électrique 2, pôles/fils connectés | 5 |
| Blindage | oui |
| Composition du câble | 4 x 0,34 mm² |
| Section nominale du fil (I2) | 0,34 |
| Note sur le degré de protection | à l'état monté |
| Raccord électrique 2, conception | Ronde |
| Raccord électrique 2, départ de câble | Droite |
| Raccord électrique 2, schéma de câblage | 995383 |
| Raccord électrique 1, type de fixation | 2 x vis 4-40 UNC-2A |
| Série | FBA |
| Type de produit | Adaptateur de bus de terrain |
Sur commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
